描述ADF7023-J收發器IC的AD_15d4g固件下載模

　　塊。AD_15d4g固件下載模塊向ADF7023-J添加了如下功能：

　　? IEEE 802.15.4g物理層（PHY）報頭格式

　　? IEEE 802.15.4g數據白化

　　? Tx/Rx滾動數據緩沖器

　　? 1字節至1000字節Tx前同步碼

　　? ARIB STD T108空閑信道評估（CCA）

　　? Rx天線分集

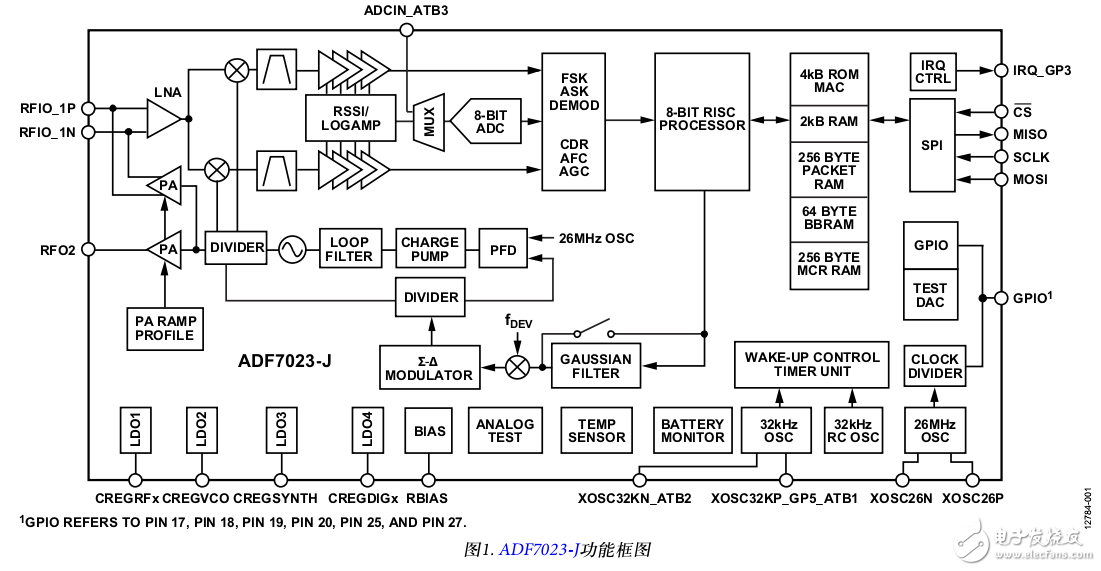

　　圖1所示為低功耗、902 MHz至958 MHz收發器IC ADF7023-J

　　的框圖。該收發器內置一個帶掩模ROM的自定義微控制器

　?。?a target='_blank' class='arckwlink_none'>MCU）內核，用于實現分組處理功能，并將無線電命令轉

　　換成內部控制序列。此外還提供2 kB的程序RAM （PRAM），

　　用作程序代碼存儲器。PRAM支持增加無線電控制器命

　　令，以便提供改變的或擴展的功能。本應用筆記中描述的

　　AD_15d4g固件下載模塊基于下載到該P(yáng)RAM中的程序代碼.

　　PRAM模塊是易失性存儲器，每次收發器從休眠狀態喚醒

　　時必須重新加載。通過串行外設接口（SPI）可以按順序訪問

　　PRAM位置?！按a下載序列”部分詳細說明了代碼下載

　　機制。

　　固件二進制下載文件（rom_ram_7023_2_2_AD_15d4g_

　　R4p3.dat）可在ADI網站下載，網址是：p://p.analog.com/

　　pub/RFL/FirmwareModules。

　　隨著新功能的加入，修訂版（修訂版4.3）可能發生改變。

　　AD_15d4g固件下載模塊重映射部分ADF7023-J寄存器和命

　　令，并擴充數據手冊狀態圖。更多信息請參見“寄存器重

　　映射”部分。

　　請注意，在整篇應用筆記中，多功能引腳（如ADCIN_ATB3

　　引腳）由整個引腳名稱或引腳的單個功能表示；例如ATB3

　　表示僅與此功能相關
