發視頻資料介紹
微帶線

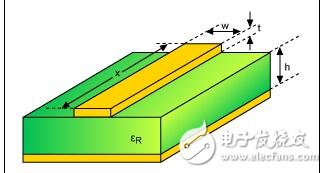

這種類型的傳輸線包括固定寬度金屬走線（導體）以及（相鄰層）正下方的接地區域。例如，第1層（頂部金屬）上的走線要求在第2層上有實心接地區域（圖1）。走線的寬度、電介質層的厚度以及電介質的類型決定特征阻抗（通常為50Ω或75Ω）。
?
特征阻抗

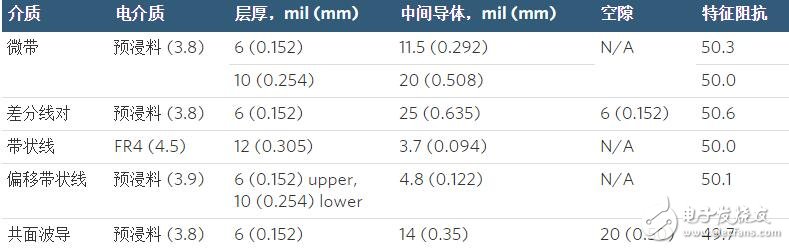

有多種計算工具可用于正確設置信號導體線寬，以實現目標阻抗。然而，在輸入電路板層的介電常數時應小心。典型PCB外基板層包含的玻璃纖維成分小于內層，所以介電常數較低。例如，F(xiàn)R4材質介電常數一般為εR = 4.2，而外基板（半固化板）層一般為εR = 3.8。下邊的例子僅供參考，其中金屬厚度為1oz銅（1.4 mils、0.036mm）。
?
?
