焊縫的表示方法

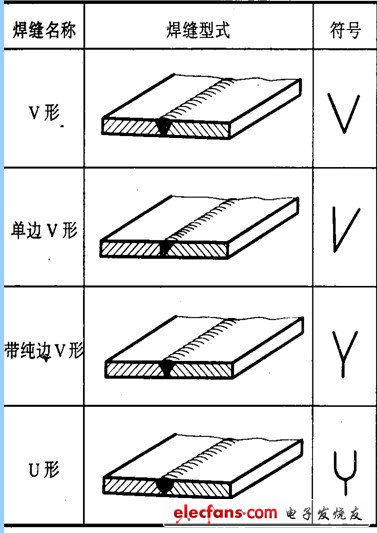

(1)、焊縫的結構形式用焊縫代號來表示，焊縫代號主要由：基本符號、輔助符號、補充符號、指引線和焊縫尺寸等組成。常見焊縫的基本符號如表7-1所示，它用來說明焊縫橫截面的形狀，線寬為標注字符高度的1/10，如字高為3.5mm，則符號線寬為0.35mm。
輔助符號見表7-2所示，它是表示焊縫表面形狀的符號，如凸起或凹下等;
補充符號見表7-3所示，它是用來表示焊縫的范圍等特征的符號。
