POE-供電原理詳解

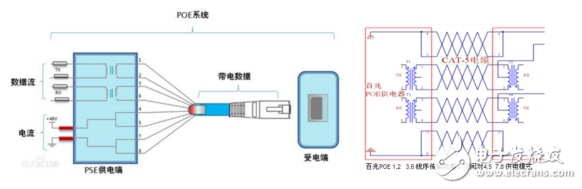

標準的五類網線有四對雙絞線但是在10M BASE-T和100M BASE-T中只用到其中的兩對。IEEE80 2.3af允許兩種用法： 1.應用空閑腳供電時4、5腳連接為正極，7、8腳連接為負極。 下圖為利用空閑線（4，5，7，8）傳遞48V的電源。

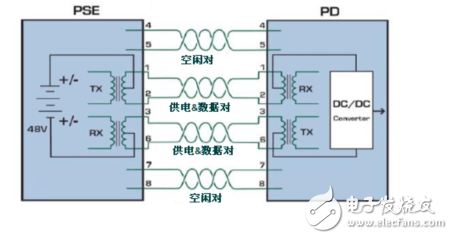

2.利用信號線（1，2，3，6）同時傳遞數據信號和48V的電源。應用數據腳供電時，將DC電源加在傳輸變壓器的中點，在這種方式下線對1、2和線對3、6可以為任意極性。傳輸數據所用的芯線上同時傳輸直流電，其輸電采用與以太網數據信號不同的頻率，不影響數據的傳輸。
