在許多電磁仿真應用中，導體厚度不是影響器件電性能的關鍵因素，并且去掉導體厚度還可以提高解決效率。今天小編就和大家聊聊HFSS二維薄片或面上的的邊界設置應用技巧。首先，我們來看兩個例子：

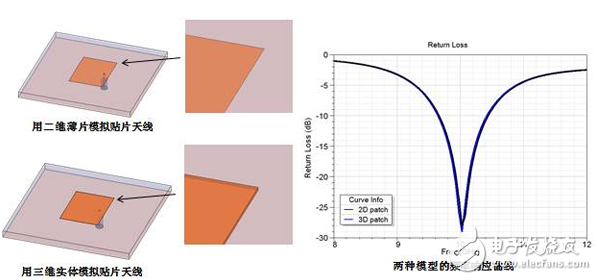

一、貼片天線鋪銅厚度的影響
二維薄片和三維實物的仿真結果對比如下圖：

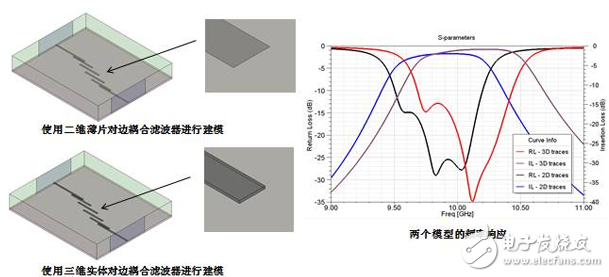

二、微帶濾波器鋪銅厚度的影響
二維薄片和三維實物的仿真結果對比如下圖：
由上面兩個例子對比可知，并不是所有時候三維導體模型都能用二維薄面來等效的。對于貼片天線，采用三維或二維導體無區別，因?yàn)閷?dǎo)體側邊效應不影響器件性能。而在耦合線濾波器中，由走線厚度產生的側邊效應會產生顯著影響，故厚度不能忽略。
