電工電子實驗教學是電工電子課程的重要環節，通過電工電子實驗提升學科知識融合能力和創新能力，本文主要探討Multisim仿真在電工電子實驗中的應用。
Multisim仿真軟件在電工電子實驗中的應用
例16進制計數器實驗

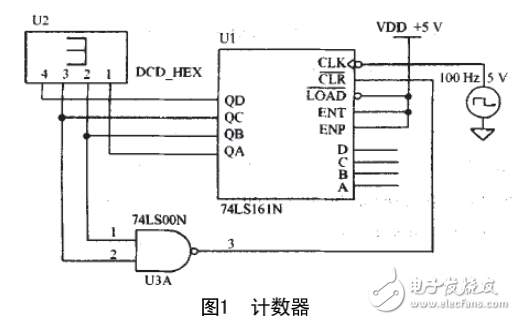

本例用Multisim仿真實現用16進制計數器74LSl61構成6進制計數器，采用異步清零的方式完成，其連接線路見圖1，但仿真實現的效果僅會出現0～3環顯示現象，實現的僅是4進制計數器。出現這種現象的原因是：使用輸出QC，QB實現清零條件。但是當計數計到3將跳到4時，QC狀態由0→1，QB狀態由1→0，這時瞬間會產生QC已經跳到“1”態，而QB還未來的及跳到“0”態，此時清零端變?yōu)?態，計數器立即清零。要改變這種現象，可在QC端加2個“與”門，增加延時效果，避免QCQB順態都產生“1”。其改進線路見圖1，達到預期效果。
