基于Multisim 10軟件對數字鐘電路進行設計和仿真。采用555定時器產生秒時鐘信號，用時鐘信號驅動計數電路進行計數，將計數結果進行譯碼，最終在LED數碼管上以數字的形式顯示時、分、秒時間。
在電子技術實驗教學中，構建學生的電路設計理念，提高學生的電路設計能力，是教學的根本日的和核心內容。數字鐘電路的設計和仿真，涉及模擬電子技術、數字電子技術等多方面知識，能夠體現實驗者的理論功底和設計水平，是電子設計和仿真教學的典型案例。文中采用了555定時器電路、計數電路、譯碼電路、顯示電路和時鐘校正電路，來實現該電路。

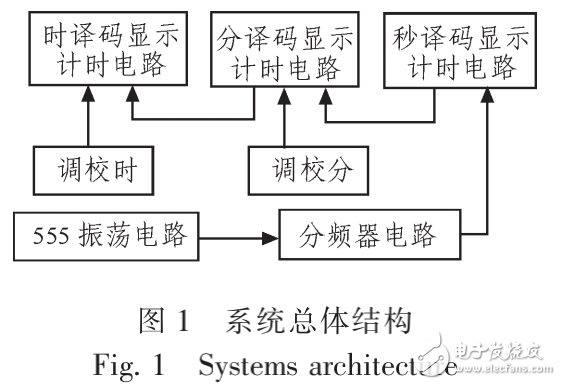

數字鐘由振蕩器、分頻器、計時電路、譯碼顯示電路等組成。振蕩器是數字鐘的核心，提供一定頻率的方波信號；分頻器的作用是進行頻率變換，產生頻率為1 Hz的秒信號，作為是整個系統的時基信號：計時電路是將時基信號進行計數；譯碼顯示電路的作用是顯示時、分、秒時間；校正電路用來對時、分進行校對調整。其總體結構圖，如圖1所示。
