簡介

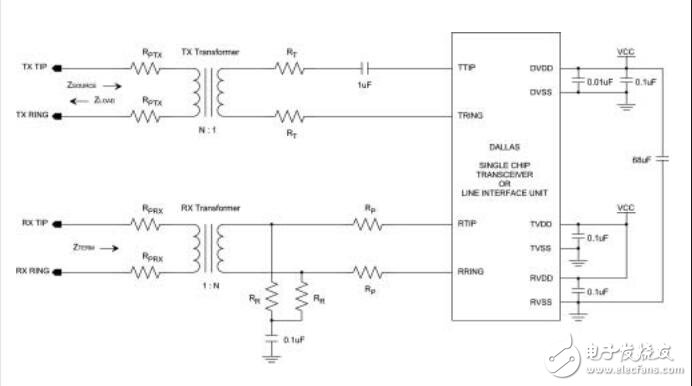

圖1說明了一個通用接口的E1 / E1收發器芯片。該電路是一個未受保護的網絡接口
并給出了如何在變壓器周圍分布電阻的總體思路。設計網絡時
接口對于特定的應用程序，可能需要更多或更少的組件。一個例子是過電壓
保護網絡。對于這個應用程序，有必要添加電壓抑制和限流器件。
這種類型的設計更詳細的討論在此應用筆記。
下面的段落簡要介紹了達拉斯半導體T1和E1部分的線路接口。這個
發射機輸出驅動器呈現低阻抗入站浪涌，必須能夠驅動足夠的電流
傳輸變壓器的初級繞組，以產生所需的輸出脈沖。發射機
輸出的設計，以適應一個輸出脈沖到模板使用升壓變壓器匹配負載下
0的內聯電阻。升壓變壓器的基礎上的電源電壓和匹配負載取決于
線路阻抗ó100 E1 T1和75或120。接收器輸入呈現高阻抗
入站浪涌，需要很少的輸入電流操作。接收器輸入的目的是恢復
在匹配負載下使用0串聯電阻的1:1變壓器的信號。由于這些原因，
發射器和接收器引腳需要不同的保護技術。
圖1。通用網絡接口電路
