TMS320VC5402（VC5402）是德州儀器公司推出的具有較高性價比的定點數字信號處理器。VC5402增強外設由軟件等待狀態發生器、鎖相環時鐘發生器、6通道直接存儲器訪問（DMA）控制器、增強型8位并行主機接口（HPI）等組成。兩個可編程的多通道緩沖串口（McBSP）能夠全雙工、快速地與其他同步串口進行數據交換，硬件連接簡單，串口的工作模式和傳送數據的格式可通過編程實現。DSP和單片機之間的通信一般利用雙口RAM，通過串口或DSP的HPI接口實現。
　　利用雙口RAM實現
　　CY7C026是CYPRESS公司生產的16k×16B高速雙口靜態RAM，存取速度小于25ns。他具有真正的雙端口，可以同時進行數據存取，兩個端口具有獨立的控制信號線、地址線和數據線，另外通過主？從選擇可以方便地擴存儲容量和數據寬度。通過芯片的信號量標志器，左、右兩端口可以實現芯片資源的共享。
　　由于DSP的數據是16位，而單片機的數據是8位，所以TMS320VC5402與雙口RAM的接口并無特別之處，但是89C51與雙口RAM之間的接口電路中就需要對89C51進行總線擴展了。具體做法是利用鎖存器74HC373的鎖存功能，通過對其使能信號的控制，進行分時讀寫，實現數據總線的擴展，即利用鎖存器作為虛擬總線。DSP，單片機與雙口RAM之間的接口電路如圖1所示。
　　

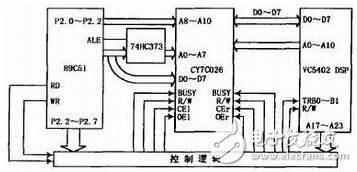

　　圖1　通過雙口RAM實現的接口電路
　　雙口RAM必須采用一定的機制來協調左右兩邊CPU對他的讀寫操作，否則會出現讀寫數據的錯誤。通?？梢杂弥袛唷⒂布⒘钆坪蛙浖@4種方式來協調雙方。在接口電路中利用89C51的最低地址位A0把雙口RAM的存儲空間分為奇、偶地址兩個空間。其中，奇地址空間專供89C51寫，偶地址空間專供89C51讀。那么只需對VC5402的軟件做相應處理即可，即VC5402對雙口RAM的奇地址空間只讀，對偶地址空間只寫。這樣就避免了DSP和單片機對雙口RAM同一地址單元的寫入操作。另外，在對雙口RAM進行訪問之前，單片機和DSP首先對本端的BUSY信號進行查詢，只有本端/BUSY信號無效時才進行讀寫操作，進一步保證了數據讀寫的可靠性。
　　通過串口實現
　　VC5402多通道緩沖串行口（McBSP）主要特點：雙緩沖區發送，三緩沖區接收以便數據的連續性；接收與發送的幀同步、時鐘信號獨立；多通道發送和接收，最多可以到達128個通道；數據大小可為8，12，16，20，24和32b;μ率和A率壓縮；幀同步、數據時鐘極性可編程；內部時鐘和幀同步可自行設定。
　　VC5402串口通過16b寬度的控制寄存器與內部總線通信。
　　數據接收過程：數據從輸入引腳（DR）移位到接收移位寄存器（RSR），然后拷貝數據到接收緩沖寄存器（RBR），接著把數據拷貝到數據接收寄存器（DRR），CPU或者DMA控制器讀取DRR。
　　數據輸出過程：CPU或者DMA把數據寫到數據傳輸寄存器（DXR），再通過寄存器（XSR）移位到數據輸出引腳DX6。
　　對串口寄存器的訪問是間接尋址方式，例如要對McBSP數據寄存器進行訪問，首先寫串口控制寄存器SPCR子地址到子地址寄存器SPSA，然后對數據寄存器進行訪問。硬件連接如圖2所示。
　　
　　圖2　通過McBSP實現的硬件連接
　　McBSP的位時鐘由內部采樣率發生器產生，為UART波特率×16。
　　在軟件的設計中McBSP的16位代表UART的1位。發送時，軟件將UART的每一位擴展為16位，再由McBSP發送。接收時，軟件將McBSP接收的16位壓縮為UART的1位，并進行合并。軟件還應負責處理UART的起始位、奇偶校驗位和停止位。
　　通過HPI和電平轉換器件實現
　　DSP芯片中的HPI（主機接口）是為了滿足DSP與其他的微處理器接口而專門設計的。他分為HPI—8和HPI1—6，分別針對具有8位和16位數據線的單片機。每一種又分為標準型和增強型，區別在于標準型只可以訪問固定的地址空間，而增強型可以訪問整個DSP的片內存儲器。利用C5402的增強型8位并行主機接口（HPI）與單片機通信。
