說起“Type-C”，相信大家都不會陌生，因為最近拿它大做文章的廠商著實不少，但要具體說清楚Type-C是什么，估計不少人只能說出“可以正反插”“USB的一種”之類的大概。其實，Type-C的門道不止如此，即便同樣是Type-C接口的產品核心也可能是不同的，加之網絡流傳的各種誤解， 關于Type-C的說法可謂眾說紛紜，所以這次就為大家詳細解讀一下Type-C。
自諾基亞N1平板、蘋果12英寸新MacBook搭載USB Type-C接口之后，2015年各廠商紛紛推出或將要推出搭載USB Type-C接口的手機、平板、超極本等產品，掀起一陣接口革新的風潮，USB Type-C或將實現接口的大統一，那么USB Type-C接口到底有什么好？
SB規格第一次是于1995年，由Intel、IBM、Compaq、Microsoft、NEC、Digital、North Telecom等公司組成的USB-IF（USB Implement Forum）共同提出，USB-IF于1996年1月正式提出USB 1.0規范，2000年制定的USB 2.0數據傳輸速度可達480Mbps，之后的USB 3.0最大傳輸高達5.0Gbps，引入全雙工數據傳輸，發展到USB 3.1最大數據傳輸速度達到10Gbps。

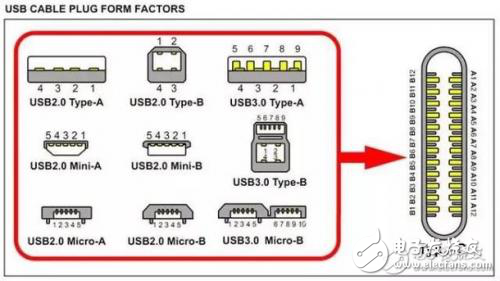

圖1
USB 3.1 Type-C特性
1、最高數據傳輸速度達到10Gbps，基于USB 3.1規范
2、全新接口設計，尺寸約8.4mm x 2.6mm，接口纖薄
3、支持正反兩面插入，可承受1萬次反復插拔
4、可用來傳輸DisplayPort訊號，支持4K UHD影像傳輸
5、USB Power Delivery，可支持充電
6、可以提供最大100W 的電力傳輸
7、功率輸出能力：標準線纜3A，接口5A
8、更好的電磁干擾（EMI）和射頻干擾（RFI）緩解特性
9、正確插入后將發出咔噠聲
Type-C接口定義
自諾基亞N1平板、蘋果12英寸新MacBook搭載USB Type-C接口之后，2015年各廠商紛紛推出或將要推出搭載USB Type-C接口的手機、平板、超極本等產品，掀起一陣接口革新的風潮，USB Type-C或將實現接口的大統一，那么USB Type-C接口到底有什么好？
SB規格第一次是于1995年，由Intel、IBM、Compaq、Microsoft、NEC、Digital、North Telecom等公司組成的USB-IF（USB Implement Forum）共同提出，USB-IF于1996年1月正式提出USB 1.0規范，2000年制定的USB 2.0數據傳輸速度可達480Mbps，之后的USB 3.0最大傳輸高達5.0Gbps，引入全雙工數據傳輸，發展到USB 3.1最大數據傳輸速度達到10Gbps。
圖1
USB 3.1 Type-C特性
1、最高數據傳輸速度達到10Gbps，基于USB 3.1規范
2、全新接口設計，尺寸約8.4mm x 2.6mm，接口纖薄
3、支持正反兩面插入，可承受1萬次反復插拔
4、可用來傳輸DisplayPort訊號，支持4K UHD影像傳輸
5、USB Power Delivery，可支持充電
6、可以提供最大100W 的電力傳輸
7、功率輸出能力：標準線纜3A，接口5A
8、更好的電磁干擾（EMI）和射頻干擾（RFI）緩解特性
9、正確插入后將發出咔噠聲
Type-C接口定義
