數電實驗報告
一、簡述
設計一個汽車檔位及尾燈控制電路，要求如下：
?。?）4個尾燈，用4個指示燈模擬4個尾燈（汽車每側2個燈），并用兩個撥動式開關作為轉彎信號源；一個開關用于指示右轉彎，一個開關用于指示左轉彎，也可以同時閃爍，轉彎燈按周期1s亮滅。還有一個撥動式開關作為作為倒車信號源，兩個倒車燈常亮。
（2）檔位有3檔，某一檔位按下時，用數碼管顯示檔位值。
二、設計任務和要求
?。?）設置轉彎信號狀態計數電路。
?。?）設置時鐘發生電路（f=1Hz）。
（3）設置控制電路。
?。?）設置邏輯開關。
（5）畫出汽車尾燈控制電路圖。
三、設計的具體實現

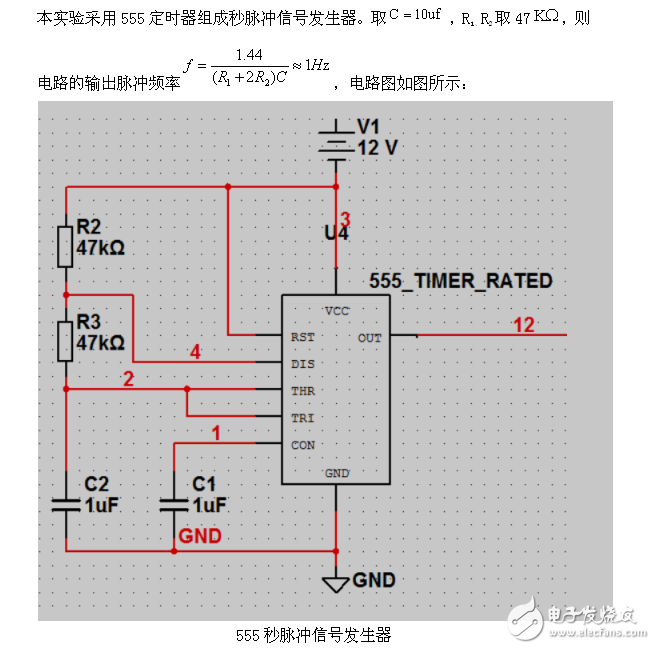

1、秒脈沖信號發生器
