控制器局域網CAN（Controller Area Network）是國際上應用最廣泛的現場總線之一。CAN最初被設計作為汽車環境中的控制總線，在車載各電子控制裝置（ECU）之間交換信息，形成汽車電子控制網絡。如在發動機管理系統、變速箱控制器、儀表裝備、電子主干系統中，均嵌入CAN控制裝置［1］。CAN 總線具有實時性強、傳輸距離遠、抗電磁干擾能力強、成本低等優點，以其高性能、高可靠性和獨立的設計而被廣泛應用于汽車工業、航空工業、工業控制、安全防護等領域。
　　本文提出了一種以Philips LPC2119為控制器的汽車駕駛狀態測量節點的設計， iCAN-bus協議的應用使汽車駕駛狀態（方向盤、油門、剎車和ECU控制等信息）的采集、處理和信息管理更具實時性和高效性。經實驗測試，該控制系統數據傳輸快速、準確。
　　1 CAN總線系統組成模式
　　1.1 基于iCAN協議的CAN網絡

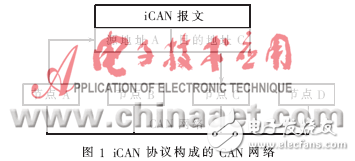

　　在本文的系統中，采用自主研發的iCAN協議作為本系統的應用協議［2］。iCAN協議是基于CAN的內部通信協議，該協議小巧、通信效率高，對硬件資源要求低，非常適合于小型系統的使用。系統中的設備統稱為iCAN節點。iCAN協議定義的通信方式是“面向節點，基于連接”的通信方式?！懊嫦蚬?jié)點”是指源節點地址及目的節點地址均已給定，即對于任何一個報文參與通信的雙方是確定的。如圖1所示。
　　

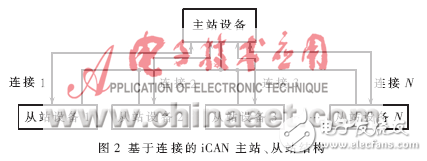

　　“基于連接”是指在網絡中任何一個參與通信的從站設備都必須和主站設備之間建立一個獨立的通信連接。這樣也為對任何一個設備的通信進行監控提供了可能。如圖2所示。
　　
　　1.2 設備的通信模式

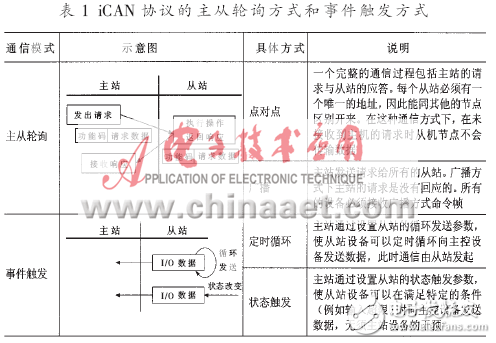

　　iCAN協議定義了兩種通信方式：主從輪詢方式和事件觸發方式。主從輪詢方式又可分成點對點方式和廣播方式;事件觸發方式又可分成定時循環方式和狀態觸發方式。如表1所示。
　　
　　1.3 實際的iCAN系統設計
　　在本文設計中，采用分布式處理的思想，每個從節點都能完成一些數據處理工作。例如，在加速度的數據采集中，相應從站完成數據的采集、調理、有效數據的判斷等。這樣，減輕了主節點的工作量，減少了通信次數從而能進一步提高通信質量。
　　在通信模式上，采用主從輪詢和事件觸發相結合的方式。在有從節點采集到有效數據的時候才主動向主節點報告，在通常情況下是沒有任何動作的。之所以還需要主從輪詢模式是基于以下原因。從節點如果長時間沒有向主節點發送數據，有兩種可能：第一，的確沒有數據;第二，該節點已經損壞。在節點損壞的情況下，不會有任何數據發出，所以主節點必須定時查詢從節點的狀態，這個查詢周期可以設置得比較長，視具體要求而定（典型值在幾百毫秒到幾秒）。對于損壞的從節點，主站會及時向用戶報警。
　　系統由上位計算機節點（包括嵌入式PC機和CAN接口卡）作為系統的主節點，汽車駕駛狀態智能測控節點等作為從節點組成。網絡拓?fù)浣Y(jié)構為總線型，通信介質為屏蔽雙絞線。主節點除了負責與從節點的基本通信外，還負責運行汽車駕駛狀態（疲勞駕駛）智能控制程序，動態顯示各節點的工作狀態和重要的現場參數以及報警信息等，并對各節點的控制參數、運行參數進行整定和修改。系統結構如圖3所示。從節點對方向盤、油門、剎車和ECU控制等信息進行采集并傳至主節點。對于不同的設備，其總線轉換接口原理相同，只是具體的轉換模塊不同。
