電動汽車的無（低）污染優點，使其成為當代汽車發展的主要方向。電動汽車的發展需要解決兩大難題，即能量存儲和動力驅動。由于短期內動力電池儲能不足的問題難以解決，使能量管理技術成為電動汽車發展的關鍵。在傳統充電技術中，常用的恒壓充電、恒壓限流充電、恒流充電等模式，都是由人工控制充電過程，大多存在著嚴重的過充電現象。充電質量的好壞，直接影響蓄電池的使用壽命。而新型蓄電池智能管理系統的設計，就是為了在線檢測動力電池狀態，提高充電質量和效率，使操作人員只擔任輔助性工作。
　　管理系統的組成及硬件設計
　　本文設計的智能化管理系統是一種分布式、模塊化的車載電池監控系統，它主要由主控模塊、可控充電系統模塊、電壓采集子模塊、溫度采集子模塊、電流測量子模塊及顯示模塊構成，通過LIN總線實現相互通信。該管理系統原理框圖如圖1所示。
　　
　　圖1系統原理框圖
　　LIN總線通信電路

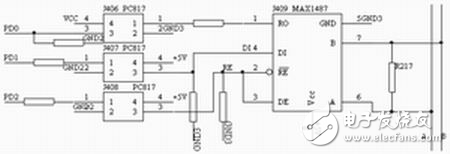

　　LIN總線的通信簡單，方便，使智能電源管理系統與汽車的各系統之間既相互聯系又相對獨立，從而克服了目前電池管理的漏洞，能使汽車和汽車蓄電池的安全性和可控性得到大大的提高。圖2為其具體電路，本設計中各個模塊均包含該電路，以此實現信息共享和傳輸，本設計中實際通信波特率為1200bps。其中，pc817起到隔離作用，max1487保證收發信號在時間上錯開。
　　
　　圖2 LIN總線通信電路圖
　　電壓檢測電路設計
　　對多個蓄電池串聯的電壓測量方法主要有變阻分壓，繼電器開關切換，分布式電壓測量3種方案。本設計的檢測對象是4組并聯、每組為40節串聯的末端電壓為48V的電池組，其單節電池標稱電壓為1.2V，主要用來檢測電池狀態，避免其中的單節壞電池影響使用，要求的精確度不是很高。所以，每個測壓模塊測量一組電池，即以每8節電池為一單元進行測量。考慮到工藝及成本，測壓電路采用變阻分壓與繼電器開關相結合的電路結構。
