1、設計摘要
　　本設計定位為一話音跳頻通信系統，采用 Logistic混沌系統產生跳頻序列，同時采用一種同步字頭法與等待跟蹤法相結合的新型同步方案——動態雙頻同步方案實現同步。理論分析和仿真試驗均表明該方案實現方法簡單、抗干擾性能優越、且同步建立迅速，具有很好的靈活性。在硬件實現上，擬在Virtex-II PRO（V2-Pro）開發系統中設計完成三個跳頻電臺（即3個用戶）的收發信機，并加載相應信號，建立3個用戶的同步通信，完成一小型跳頻局域網的FPGA建模工作。三部跳頻電臺之一加載話音信號，采用開發系統中的音頻編解碼模塊實現，另外兩部電臺加載隨機數發生器所生成的二進制信號。根據電臺話音通信質量情況可以對系統性能作出定性的評價，而本系統設計的誤比特率計算模塊的輸出結果可以為系統性能評定給出定量的依據。
　　2、系統原理與技術特點
　　1、應用背景與研究意義
　　通信對抗作為電子戰的一個重要組成部分，已得到各方的高度重視。采用跳頻方式進行通信是一種有效的通信手段。
　　自適應技術與跳頻技術相結合形成自適應跳頻技術，是近年來跳頻通信重要的一個發展方向。自適應跳頻是將跳頻頻率點與干擾的出現聯系起來，在跳頻頻段出現較大帶寬的干擾時，系統能夠自動識別干擾，實時自適應地改變跳頻圖案，跳到?jīng)]有干擾的頻段上去，以克服部分頻帶干擾的影響。法國的PR4G戰斗跳頻電臺具有自適應跳頻功能，當敵方施放寬帶干擾時，電臺能夠自動切換到未被干擾信道上進行搜索，整個跳頻通信網可以自動的轉到無干擾或未被占用的頻率上工作。干擾停止后可以自動回到原來的跳頻方式工作，這種電臺在40%的跳頻信道受到干擾時，依然能夠使話音可懂。
　　國內首創的“多合一”的自適應技術已經成功應用到新一代的短波戰術跳頻通信系統中。實際通信表明：自適應跳頻電臺能夠有效利用50%左右的現有信道。由此可見，采用這種自適應跳頻設計思想的第二代跳頻電臺，是大勢所趨。因為新一代跳頻電臺的工作靈活性更大，可靠性更好，保密性更強，能夠適合在各種復雜的電磁環境下進行可靠的通信。現代自適應通信實際電路的中斷率可減少，線路利用率可提高，平均在的內信道誤碼率可以保持在，因而給高頻通信，特別是軍用通信帶來明顯的好處。但自適應通信由于增加了頻率避擾功能，因此通信中會有多次同步，對失步后的再同步能力要求更高。另外現代軍用跳頻通信中，提高抗干擾性能最有效的方式就是提高跳頻速率，跳速的提高也對同步的速度提出更高的要求。因此，研究一種針對自適應跳頻通信的高效同步方案顯得極為迫切。
　　2、系統原理及系統框圖
　?。?）自適應雙頻跳頻通信系統（與動態雙頻跳頻同步方案相對應的自適應通信系統）
　　雙頻同步方案已被理論分析和仿真實驗證明具有良好的同步性能，以三個用戶為例，該方案可描述如下（見圖1）：
　　首先，所有用戶的跳頻序列發生器設置相同的初始狀態，即具有相同密鑰μ和x0，當通信雙方只有一方開機或兩方都未開機時，系統在預置頻率上等待，不進行通信；都已開機后，用戶在控制信號作用下從等待狀態轉為工作狀態;
　　接著，每個用戶在事先分配好的時隙內按照雙頻同步方案完成同步，即f11傳輸信息過程中，f21已經產生并準備好起跳，直到f11結束，馬上轉換到f21進行通信，與此同時，f11向f31跳轉，建立f31后等待，直到f21通信結束，系統轉到f31上進行通信，同時f21向f41跳轉，…，如此循環下去，系統始終保持在兩個交替向前動態變化的頻率上進行通信，實現信息的保密傳輸；
　　最后，若其中某個用戶在連續M個時隙內無消息發送，則認為該用戶已下線，否則認為該用戶出現故障或為遲入網用戶。M值可根據系統要求及應用環境確定。

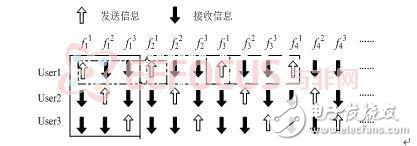

　圖1 多用戶跳頻通信系統雙頻同步方案
