近日，與行內專業人士，臺灣天線廠家太盟科技 （Cirocomm Technology Corp.）技術總監周信輝（Ryan Chou）先生喝茶交流，談到4G天線給一些智能手機的廠商帶來了不少的困惑。我告訴他當前4G智能手機所遇到的挑戰，主要困難是頻段多、面板大（前玻 璃）、后蓋硬（后金屬）、尺寸小、干擾煩等幾個特別突出的問題。這些問題讓做4G手機的朋友們在進行天線設計時很是頭痛。
帥氣的Ryan淡淡一笑，輕松的說：“這有何難，我們已又有一些解決方案?！彪S即，在筆者詫異的眼神中他拿出筆記本電腦，展示了他的一種已經成功的案例。
他介紹說，太盟遵循“化繁為簡”的思路和方式，開發了一 種能調整到目標工作頻段的天線系統。這種調諧式天線（Tunable antenna）可被稱為“智能天線”或“自適應天線”。其基本原理是，將瞬時工作頻率限制為一個或兩個感興趣的窄帶頻段，以滿足特定地區的協議要求。這 樣，對寬帶工作的要求就降低了，允許天線被裝進更為緊湊的空間，同時又不犧牲輻射效率。
接下來，他用一組圖給我進行了簡單的演示：

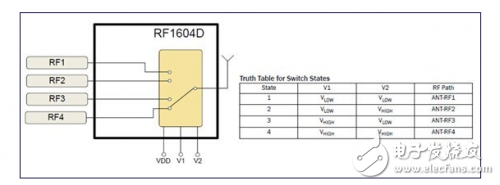

圖一：共有一個天線接收支架，信號引進來后，就能過芯片進行分段處理。請注意有V1、V2二個電壓輸入端。

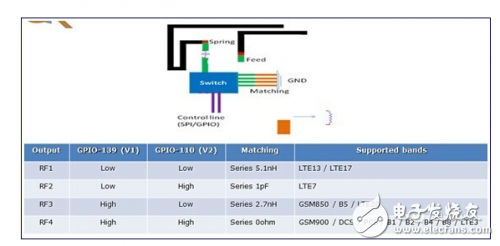

圖二，這是關鍵，包括各段負責的頻道及信號處理點。
帥氣的Ryan淡淡一笑，輕松的說：“這有何難，我們已又有一些解決方案?！彪S即，在筆者詫異的眼神中他拿出筆記本電腦，展示了他的一種已經成功的案例。
他介紹說，太盟遵循“化繁為簡”的思路和方式，開發了一 種能調整到目標工作頻段的天線系統。這種調諧式天線（Tunable antenna）可被稱為“智能天線”或“自適應天線”。其基本原理是，將瞬時工作頻率限制為一個或兩個感興趣的窄帶頻段，以滿足特定地區的協議要求。這 樣，對寬帶工作的要求就降低了，允許天線被裝進更為緊湊的空間，同時又不犧牲輻射效率。
接下來，他用一組圖給我進行了簡單的演示：
圖一：共有一個天線接收支架，信號引進來后，就能過芯片進行分段處理。請注意有V1、V2二個電壓輸入端。
圖二，這是關鍵，包括各段負責的頻道及信號處理點。
