發視頻資料介紹

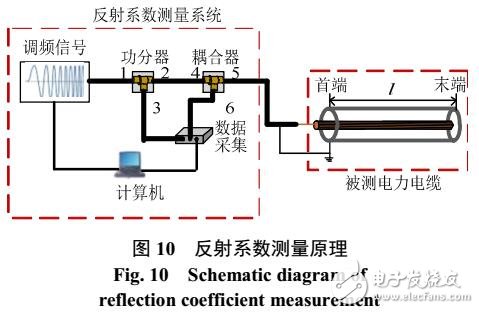

為解決傳統時域反射法（time domain reflectometry，TDR）和寬頻阻抗譜法（broadband impedance spectroscopy，BIS）對電纜微弱局部缺陷進行定位時存在的問題，提出一種新型基于反射系數譜的電力電纜局部缺陷精確定位方法。首先結合電纜分布參數模型及精細頻譜分析、Kaiser窗、距離窗處理技術詳細闡明了反射系數譜定位方法的基本原理；然后對不同損傷程度的電纜缺陷進行建模定位仿真，檢驗該方法的可行性與識別靈敏度；最后在實驗室65.5 m長的10 kV交聯聚乙烯（cross-linked polyethylene，XLPE）電力電纜上制作了微弱局部缺陷對該方法的準確性進行了驗證。仿真和實驗結果表明：該方法能對不同損傷程度的某些局部缺陷進行有效定位，即使電纜損傷程度較弱時，該方法也具有較高的識別靈敏度和識別精度，定位誤差<0.6%。與傳統TDR相比，該方法對微弱缺陷的識別能力更強；與BIS法相比，該方法所需測試頻率更低，所需測試點數更少。
