本文設計了一種高精度程控穩壓電源。該電源的功能由硬件和軟件兩方面來實現。硬件方面包括變壓器、整流電路、濾波電路、穩壓電路、反饋電路、保護電路、程控電路、顯示電路以及支持單片機運行的復位和時鐘電路。市電220V電壓通過變壓器流入系統，經過整流、濾波后變成近似的直流電壓，再經過穩壓部分穩壓后獲得穩定的直流輸出。穩壓部分由達林頓管作為調整管，由運放作為反饋取樣之后的放大電路，利用放大電路來提高調整管的反應靈敏度電壓穩定性。軟件方面，使用單片機語言編程，控制程控部分，即：?jiǎn)纹瑱C(jī)，D/A、A/D部分。該部分作用是控制穩壓電路部分的基準電壓的輸出與調整，同時實現高精度的輸出，并且控制數碼管顯示輸出電壓。

　　整個電路的設計就是在綜合考慮各個模塊現有的電路的基礎上，選擇最佳電路來實現設計目標的。

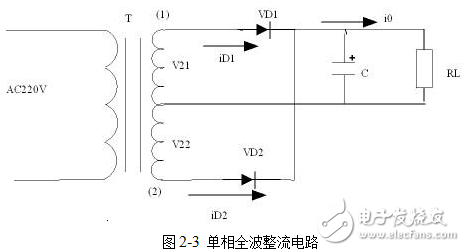

　　單向全波整流電路如圖2-3所示。

　　變壓器T次級線圈具有中心抽頭，即得到幅值相等而相位差的電壓V21和V22。在未接濾波電容時，當變壓器T的次級線圈的交流電壓上（1）正而下（2）負時，VD1受正向電壓而導通，VD2受反向電壓而截至。于是電流iD1通過VD1流過負載RL。另半個周期，即上（1）負而下（2）正時，VD2受正向電壓而導通，VD1受反向電壓而截至。于是電流iD2通過VD2流過負載RL。在一個周期內負載電流i0=iD1+iD2為單向脈動電流。負載電壓為雙半波，因此直流輸出平均電壓為單相半波整流電路的2倍，即V0＝0.9V2。
