一種新型的高電源抑制比基準電流源電路的設計

為提高 CMOS 集成電路中電流基準的精度和穩定性， 提出了一種結構簡單， 電源抑制比（PSRR）很高的電流基準結構———三支路電流基準。應用基爾霍夫定律（Kirchho ff‘ s curre nt and v oltage law ， Kcl Kvl）和偏微分方程， 對比分析了傳統的電流基準、共源共柵電流基準以及三支路電流基準的小信號模型， 求解出了這 3 種電路的電源抑制比公式。對比發現傳統電流基準和共源共柵電流基準的節點電壓正反饋限制了電流基準的性能， 三支路結構由于節點電壓成強負反饋， 擁有更高的 PSRR.三支路電流基準采用了一階溫度補償方案， 保證了溫度穩定性。經 CSMC 0.5 μm 工藝仿真結果顯示， 三支路基準在輸入電壓 1.5 ～ 5 .0 V 的低頻 PS RR 達-77 .9 dB ， 明顯優于另外兩種結構;在-20～ 120 ℃溫度區間內輸出電流穩定性達到了 255 ×10 -6 / ℃， 滿足了大多數應用的要求。

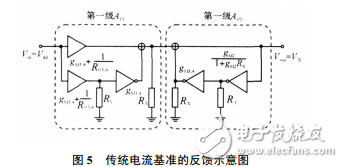

在低功耗、高精度模擬集成電路設計中， 納安級電流基準經常是不可缺少的。但在納安級小電流下 ， 要得到更小的溫度漂移 、更大的輸出電阻 Rout 和更大的電 源抑制 比（power supply rejection ratio ， PS RR）［ 1］ 就比較困難 ?，F(xiàn)有的設計中常用的電流基準包括傳統結構 ［ 1］ 和共源共柵（Cascode） ［ 2-3］ 結構。

雖然通過溫度補償 ［ 4-5］ 可以得到比較理想的電流溫度特性 ，但在 Rout和 PS RR 方面 ，盡管共源共柵結構比傳統電流基準有很大提高［ 2-3］ ， 但性能仍不理想 。 主要原因是，共源共柵電流基準的節點電壓有正反饋關系 ［ 3］ ，限制了 PS RR 進一步提高。因此有必要對電流基準 PS RR 性能問題進行深入分析 。 本文采用基爾霍夫定律［ 6］ 分析了電流基準的 PSRR ，并設計了一種大幅提高 PS RR 的電流基準 ： 三支路電流基準 ， 并在 Cadence Spectre 仿真器和 CSM C 0 .5 μm 混合信號模型下對這種設計方案的效果進行了驗證 。
