數字搶答器由主體電路與擴展電路組成。優先編碼電路、鎖存器、譯碼電路將參賽隊的輸入信號在顯示器上輸出；用控制電路和主持人開關啟動報警電路，以上兩部分組成主體電路。通過定時電路和譯碼電路將秒脈沖產生的信號在顯示器上輸出實現計時功能，構成擴展電路。經過布線、焊接、調試等工作后數字搶答器成形。

　　總體設計思路：

　?。ㄒ唬┰O(shè)計任務與要求：

　　1.搶答器同時供 8 名選手或 8 個代表隊比賽，分別用 8 個按鈕 S0 ~ S7 表示。

　　2.設置一個系統清除和搶答控制開關 S，該開關由主持人控制。

　　3.搶答器具有鎖存與顯示功能。即選手按動按鈕，鎖存相應的編號，并在 LED 數碼管上顯示，同時揚聲器發出報警聲響提示。選手搶答實行優先鎖存，優先搶答選手的編號一直保持到主持人將系統清除為止。

　　4.搶答器具有定時搶答功能，且一次搶答的時間由主持人設定（如 30 秒）。當主持人啟動“開始”鍵后，定時器進行減計時，同時揚聲器發出短暫的聲響，聲響持續的時間 0.5 秒左右。

　　5.參賽選手在設定的時間內進行搶答，搶答有效，定時器停止工作，顯示器上顯示選手的編號和搶答的時間，并保持到主持人將系統清除為止。

　　6.如果定時時間已到，無人搶答，本次搶答無效，系統報警并禁止搶答，定時顯示器上顯示 00。

　?。ǘ┰O(shè)計原理與參考電路

　　1．?dāng)?shù)字搶答器總體方框圖

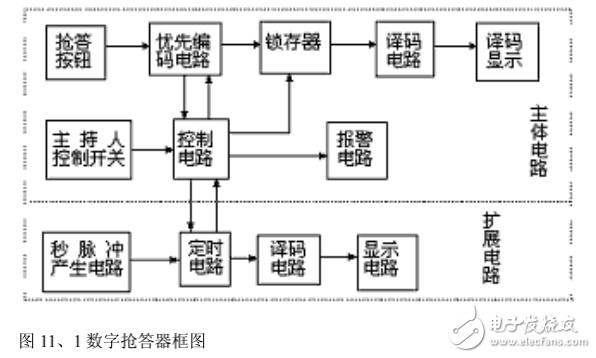

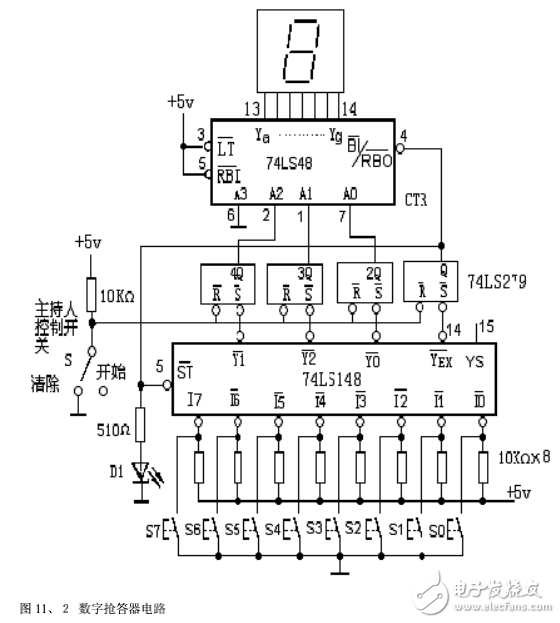

　　如圖 11、1 所示為總體方框圖。其工作原理為：接通電源后，主持人將開關撥到“清除”狀態，搶答器處于禁止?fàn)顟B(tài)，編號顯示器滅燈，定時器顯示設定時間；主持人將開關置“開始”狀態，宣布“開始”搶答器工作。定時器倒計時，揚聲器給出聲響提示。選手在定時時間內搶答時，搶答器完成：優先判斷、編號鎖存、編號顯示、揚聲器提示。當一輪搶答之后，定時器停止、禁止二次搶答、定時器顯示剩余時間。如果再次搶答必須由主持人再次操作“清除”和“開始”狀態開關。
