發視頻資料介紹
?

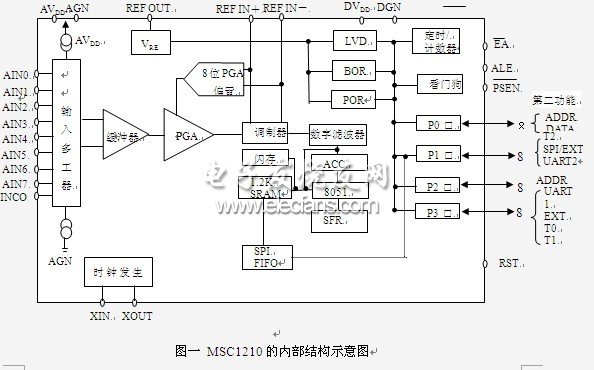

隨著科技的飛速發展單片機家族的隊伍日益擴大，其明顯的發展趨勢是集成度更高、功耗更小、功能增強、體積變小、存儲容量增大。TI MSC1210是TI公司新推出的單片機家族的又一優秀成員。MSC1210它集成了一個增強型8051內核，比標準8051內核執行速度快3倍且完全兼容；有8路選擇器24位低功耗Δ-∑ 型A/D轉換器；21個中斷源；掉電方式電流小于1μA；片內SRAM也多達1.2K字節；片內集成32K字節FLASH，而且FLASH可定義為程序分區與數據存儲分區，給設計帶來非常大的靈活性；片內的外設包括一個增加的32位累加器（Acc），帶有FIFO的SPI串行口，雙UART，多功能數字I/O口、看門狗定時器（WDT）、低電壓檢測電路、片內上電復位、16位脈沖寬度調制器(PWM)、斷點、過載復位以及三個定時/計數器；器件內具有獨立的模擬和數字電源，可提供2.7～5.5V電源，在＋3V工作時，典型功耗值低于4mW；采用TQFP64小型封裝。該器件可直接接收傳感器的微小差模信號或單端信號，由于使用sinc3濾波器，并且采用可編程采樣率，因此ADC具有24位分辨率及24位無遺失碼的優良性能。ADC也有可選濾波器以進行高分辨率單周期轉換。圖一是MSC1210的內部結構框圖。
