采用STC89C52單片機作為控制器，心率傳感器輸出方波傳入單片機，單片機每接收10個脈沖波形，數碼管就計數一次。這樣就實現了心率計數的功能，進一步達到了檢測疾病的目的。

　　脈搏測量?jī)x的設計，必須是通過采集人體脈搏變化引起的一些生物信號，然后把生物信號轉化為物理信號，使得這些變化的物理信號能夠表達人體的脈搏變化，最后要得出每分鐘的脈搏次數，就需要通過相應的硬件電路及芯片來處理物理變化并存儲脈搏次數。在硬件設計中一般的物理信號就是電壓變化，有了這個系統的設計思路，本課題就此開始實施。

　　2.1 光電脈搏測量?jī)x的結構

　　光電脈搏測量?jī)x是利用光電傳感器作為變換原件，把采集到的用于檢測脈搏跳動的紅外光轉換成電信號，用電子儀表進行測量和顯示的裝置。本系統的組成包括光電傳感器、信號處理、單片機電路、數碼顯示、電源等部分。 1．光電傳感器

　　即將非電量（紅外光）轉換成電量的轉換元件，它由紅外發射二極管和接收三極管組成，它可以將接收到的紅外光按一定的函數關系（通常是線性關系）轉換成便于測量的物理量（如電壓、電流或頻率等）輸出。

　　2．信號處理

　　即處理光電傳感器采集到的低頻信號的模擬電路（包括放大、濾波、整形等）。

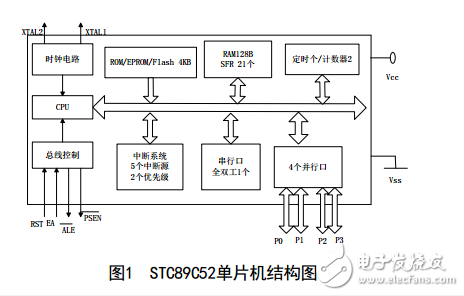

　　3. 單片機電路

　　即利用單片機自身的定時中斷計數功能對輸入的脈沖電平進行運算得出心率（包括AT89C51、外部晶振、外部中斷等）。

　　4．液晶顯示

　　即把單片機計算得出的結果用液晶來顯示，便于直接準確無誤的讀出數據。

　　5. 電源

　　即向光電傳感器、信號處理、單片機提供的電源，用的是12V直流的穩壓電源。
