      3000T X系列示波器在FFT和脈沖射頻參數測量中的應用

      2017-11-15 | rar | 1.1 MB | 次下載 | 免費

      資料介紹

      　　在將數字和射頻設計推向市場的過程中，示波器的快速傅立葉變換（FFT）功能和各種其他運算功能經證明是極其重要的。例如，示波器的 FFT 功能可以快速突出顯示電源上耦合信號的頻率分布。反之，此類測量又有助于找出噪聲信號的源頭。這是非常重要的，因為除非發現并解決了這個問題，否則這些信號可能在設計的其他部分轉化為噪聲，縮減信號裕量，并可能阻礙設計完成原型驗證。

      　　當查看射頻信號以驗證脈沖特征或調制是否正確時，F(xiàn)FT 頻譜視圖也是很有用的。時間選通 FFT 甚至能夠進一步評測信號的頻譜分量，例如哪些頻率出現在射頻脈沖的特定點上。例如頻率測量的“測量趨勢”等運算功能，可以快速驗證經典的調制方案是否在正確實施，如脈沖串中跨射頻脈沖的線性調制頻率。

      　　本應用指南將探討這些實例，并總結了使用 DSO/MSO-X 3000T 系列示波器進行此類測量時的實際注意事項。

      　使用輸入正弦波進行 FFT 測量的簡單示例

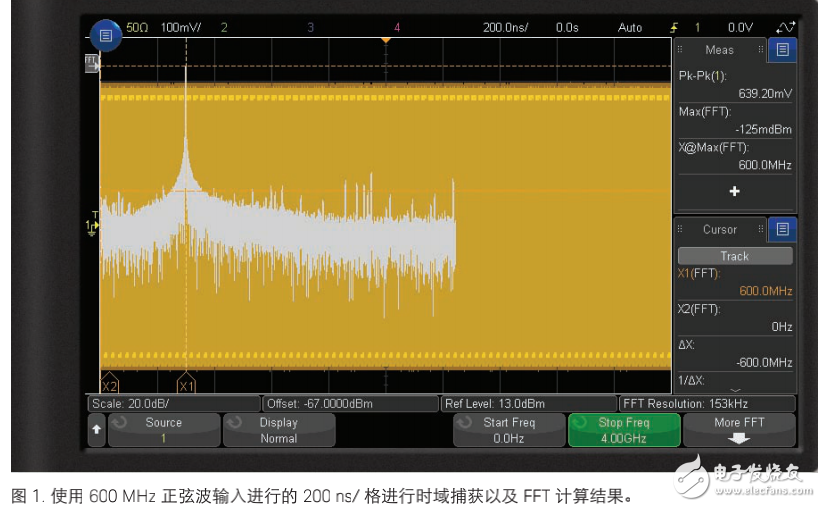

      　　MSO-X 3104T 示波器擁有 1 GHz 的模擬帶寬和高達 5 GSa/s 的采樣率，能夠執行各種測量。這兩個技術指標均非常重要，將直接關系到哪些測量應用是能夠?qū)崿F(xiàn)的。我們討論的第一個測量實例是捕獲注入 50 Ω 電阻的 600 MHz、632 mV（峰峰值）、0 dBm、1 mW正弦波信號（橙色），以及 FFT 結果（白色），如圖 1 所示。

      3000T X系列示波器在FFT和脈沖射頻參數測量中的應用

      示波器 脈沖 FFT
