發視頻資料介紹
調理模塊。該器件設計用于在具有運動或遠程電極放置產
生的噪聲的情況下提取、放大及過濾微弱的生物電信號。
能夠輕松地采集輸出信號。
級高增益及高通濾波，從而節約了空間和成本。

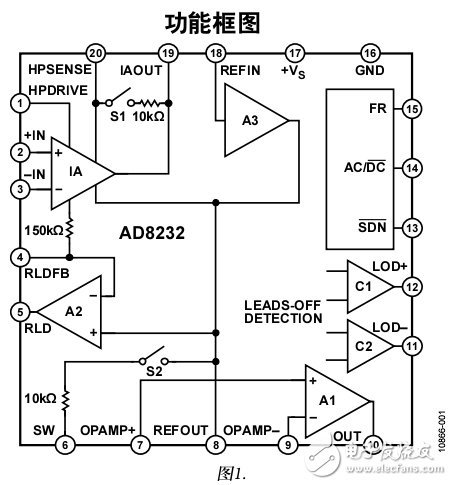

AD8232采用一個無使用約束運算放大器來創建一個三極點
低通濾波器，消除了額外的噪聲。用戶可以通過選擇所有
濾波器的截止頻率來滿足不同類型應用的需要。
單導聯心率監護前端
AD8232
為了提高系統線路頻率和其他不良干擾的共模抑制性能，
AD8232內置一個放大器，用于右腿驅動（RLD）等受驅導聯
應用。
AD8232包含一項快速恢復功能，可以減少高通濾波器原本
較長的建立長尾現象。如果放大器軌電壓發生信號突變（如
導聯脫離情況），AD8232將自動調節為更高的濾波器截止
狀態。該功能讓AD8232可以實現快速恢復，因而在導聯連
接至測量對象的電極之后能夠盡快取得有效的測量值。
AD8232采用4 mm × 4 mm、20引腳LFCSP封裝。額定溫度
范圍為0°C至70°C，能在?40℃至+85℃的范圍內工作。
