這里介紹的調頻對講機電路在開闊地的對講距離大于100m，并可與調頻收音機配合作無線話筒使用。

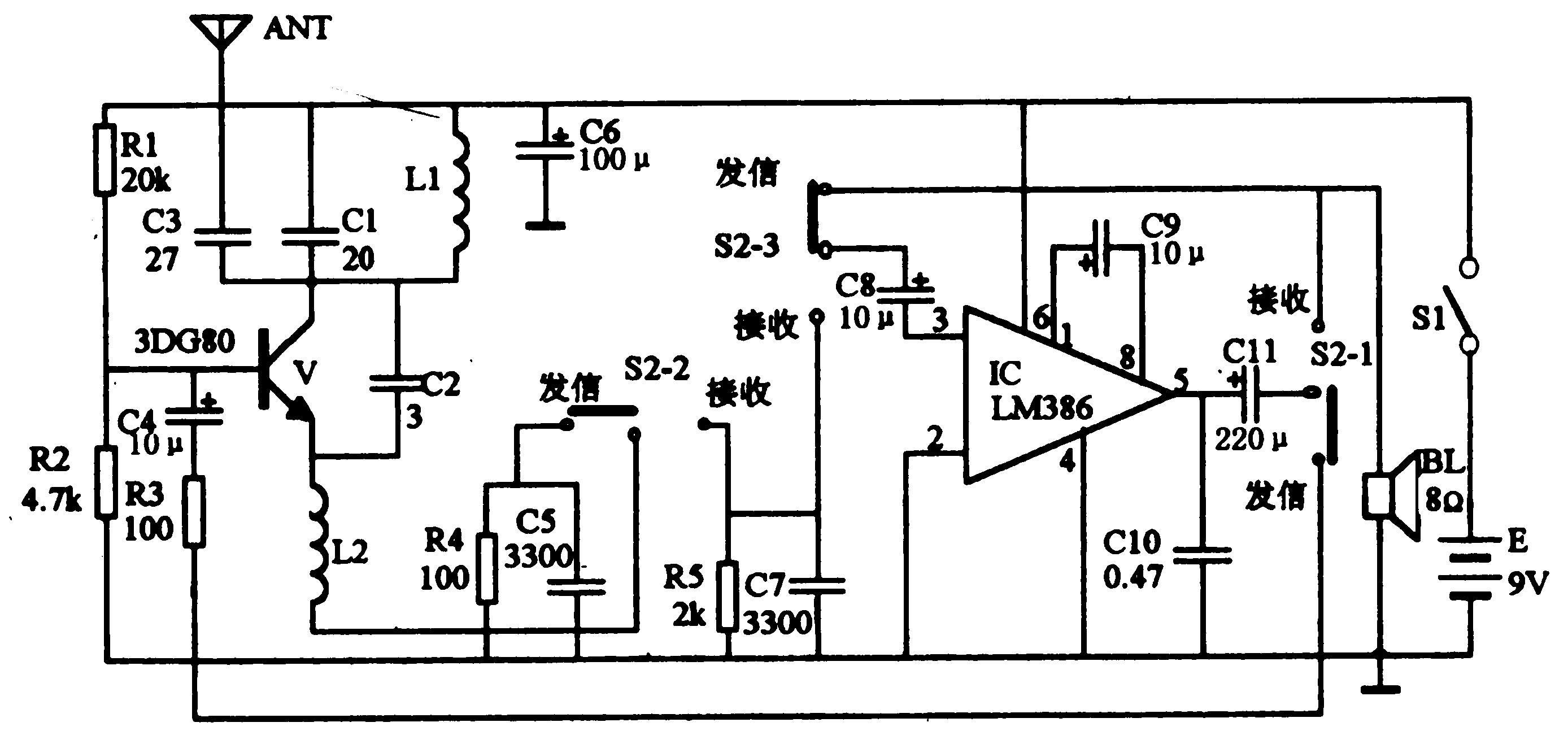

電路如圖所示。三極管V和電感線圈L1、電容器C1、C2等組成電容三點式振蕩電路，產生頻率約為100MHz的載頻信號。集成功放電路LM386和電容器C8、C9、C10、Cll等組成低頻放大電路。揚聲器BL兼作話筒使用。電路工作在接收狀態時，將收／發轉換開關置于“接收”位置，從天線ANT接收到的信號經三極管V、電感線圈L1、電容器C1、C2及高頻阻流圈L2等組成的超再生檢波電路進行檢波。檢波后的音頻信號，經電容器C8耦合到低頻放大器的輸入端，經放大后由電容器Cll耦合推動揚聲器BL發聲。

電路工作在發信狀態時，S2置于“發信”位置，由揚聲器將話音變成電信號，經IC低頻放大后，由輸出耦合電容Cll、S2、R3、C4等將信號加到振蕩管V的基極，使該管的bc結電容隨著話音信號的變化而變化，而該管的bc結電容是并聯在L1兩端的，所以振蕩電路的頻率也隨之變化，實現了調頻的功能，并將已調波經電容器C3從天線發射出去。

V選用fT>=600MHz，B>=60的硅高頻小功率管，如3DG80、3DG56等。L1用0.8mm漆包線平繞6圈，內徑為6mm，然后拉長成間距1mm的空心線圈。L2用0.lmm漆包線在1/8W、100K電阻上繞l00圈而成。C1、C2、C3選用云母或高頻瓷介電容。S2選用四刀二位撥動開關。BL選用直徑為5cm的電動式喇叭。天線用0.8米拉桿天線（作無線話筒時可用同樣長度的多股軟線代替）。電源采用9V疊層電池。兩部對講機元器件參數應盡量一致。

調試時，先將S2置于“接收”位置，這時揚聲器應有較大的噪聲。用手摸一下三極管外殼噪聲消失說明接收電路工作基本正常。然后將S2置于“發信”位置，取一臺調頻收音機放在附近，接收頻率調到100MHz左右，這時收音機中應有較大的嘯叫聲，拉開約10米距離嘯叫聲消失，對準話筒發話，在收音機中應能聽到清晰、宏亮的聲音。若無聲音或音小，可調整收音機的頻率。待兩部對講機進行完上述調試后，進行互通試驗，適當調整L1的間距使收、發信都能統一到同一個頻率上。當與本地電臺頻率重疊時，需更換諧振電容C1，防止互相干擾，影響正常使用。
