[組圖]用LM389制作的遠程FM發射電路

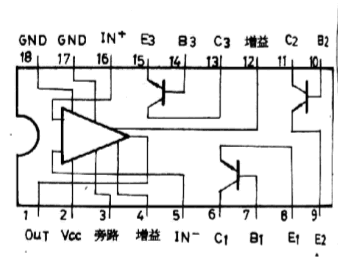

LM389是其中包含有一個音響功放電路和三個頻率高達120M以上的晶體管，它的內部電路及引腳如下圖：

　　下圖為用美國國半的集成電路制作的一款遠程無線發射電路，不難看出，實際上就是利用它的音響放大部分作為話筒的音頻放大，然后利用1腳輸出的音頻信號來調制后級的高頻振蕩部分，高頻振蕩就利用它內部的高頻三極管來完成。它配合良好的調頻收音機可以發射1KM的距離，電路中的電感用直徑0.50mm的漆包線繞成直徑6mm的空心線圈,其中心抽頭.具體是L1,L3均為6匝,中心抽頭. L2為3匝,中心抽頭.其性能要比晶體管制作的電路較穩定.以下是實際制作的圖片和電路原理圖.愛好者可以自已動手制作.

閱讀全文
