方法一，軟件操作界面共享方式，利用Remote Panels技術實現遠程數據采集［1］；方法二，DAQ設備共享方式，采用RDA技術實現DAQ設備的遠程控制［2］；方法三，數據發布方式，利用TCP技術實現遠程數據采集［1］；方法四，數據共享方式，利用DataSocket技術實現遠程數據采集［1］。無論采用哪種方式，系統都由通過網絡連接的客戶機(Client)和服務器(Server)構成，其中DAQ設備安裝在服務器上，客戶機通過網絡控制服務器上的DAQ設備完成數據采集。系統組成如圖1所示。

?

　　第一步，在LabVIEW Web Server端的計算機上開啟LabVIEW Web Server服務：?
　　在客戶端使用Remote Panels之前，必須首先在Server計算機上運行LabVIEW，并利用LabVIEW的Options配置對話框配置Web Server的文件路徑和網絡參數、客戶機訪問權限和VIs訪問權限。為了提供網頁瀏覽器訪問，必須在配置服務器時利用Web Publish Tool將網頁發布出去。
　　第二步，在客戶端計算機上連接并運行Remote Panels。有兩種方式可以實現Remote Panels操作：
　　方式一：在LabVIEW環境中利用Connect to Remote Panels工具可以直接操作Remote Panels 。
　　方式二：利用網頁瀏覽器在網頁中直接操作Remote Panels。若在客戶端的網頁瀏覽器的地址欄中輸入服務器的網址，即可實現在網頁中直接操作Remote Panels。在局域網內，網址格式是：http：//PcName:Port/ViName.htm；在Internet互聯網上，網址格式為：http：//IpAddr：Port/ViName.htm。當Remote Panels出現在瀏覽器上時，通過右鍵下拉菜單可以獲得Remote Panels的控制權。利用網頁瀏覽器操作Remote Panels不需要安裝LabVIEW，只需安裝一個LabVIEW Run?Time Engine即可。圖2所示的是在IE瀏覽器中打開的一個位于服務器上的虛擬儀器前面板。
　　LabVIEW的Remote Panels不僅可以觀看，而且可以在LabVIEW的環境中或瀏覽器上加以控制 。這個強大的功能讓開發人員可以輕松的創建遠程應用程序，使用戶在周末的時侯坐在家中的計算機前輕松的監控辦公室、實驗室甚至生產線上的各種情況。這種方式的缺點是在客戶端不能得到測試數據。

　　RDA在編程方面與使用本機DAQ設備完全一樣。在LabVIEW中利用RDA技術實現遠程數據采集的步驟如下：
　　第一步，配置RDA服務器。RDA服務器需要安裝NI-DAQ6.0(或更高版本)以及DAQ設備，設置服務器的IP地址，例如192.168.0.1，其子網掩碼為255.255.255.0。然后啟動服務器上的Remote Device Access Server即可。若有必要，可以在DAQ設備的屬性對話框中設置RDA訪問密碼。
　　第二步，設置客戶機。RDA客戶端應安裝與服務器相同版本的NI-DAQ，否則DAQ設備會無法連接。設置客戶機的IP地址，例如192.168.0.2，其子網掩碼為255.255.255.0。RDA客戶機的設置比較復雜，通常按照下列步驟進行：
　　■在客戶機的MAX(Measurement & Automation Explor er)左側目錄樹中的Devices and Interfaces項的右鍵彈出菜單中選擇“Create New”，在Create New窗口選擇RDA／Ethernet Device?！鲈陔S后出現的Select Remote Computer對話框中輸入服務器的IP地址或計算機名?！鲈陔S后出現的System對話框中設定設備號，若服務器上的DAQ設備設置了RDA訪問密碼，則還需在Password欄中輸入正確的密碼。
　　至此，就完成了客戶機上RDA設備的添加，客戶機的MAX左側目錄樹中會出現這個RDA設備。從此以后，用戶可以像在本地一樣操作該設備。在客戶機上直接編寫DAQ軟件，實現遠程數據采集。

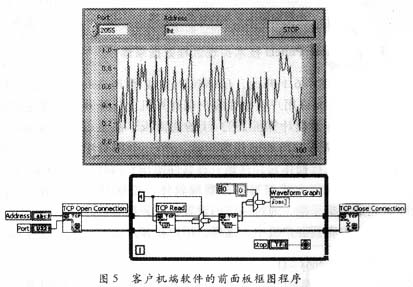

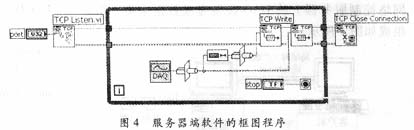

　　服務器端軟件的框圖程序如圖4所示，客戶機端軟件的前面板及框圖程序如圖5所示。

　　LabVIEW6i以上的LabVIEW版本中，所有控件都增加了一個叫做DataSocket Connection的特殊屬性，利用這個屬性，可以實現不同計算機上相對應的兩個甚至多個同類別控件之間的DataSocket通信。
　　在控件的DataSocket Connection屬性的配置對話框中可以設置該控件的DataSocket URL地址，地址的格式如下：dstp：//servername／dataname，例如：dstp：//lht／wave。如果為兩臺計算機中的兩個類型相同的LabVIEW控件設置相同的DataSocket ConnectionURL地址(例如都是dstp：//lht/wave)，并且其連接類型(Connection Type)都設為Publish and Subscribe，這兩個控件就由DataSocket連接起來，這兩個控件的值會完全保持同步，其中一個控件發生了變化，另一個控件也會同步發生同樣的變化。
　　利用DataSocket的這種特性，就可實現遠程數據采集：利用服務器端軟件控制DAQ設備完成數據采集，將測試數據放到一個數組控件中，在客戶機端軟件中利用同樣的數組控件通過DataSocket Server接收這些數據，然后通過進一步的編程對這些數據進行相關處理。這種方法實際上就是利用DataSocket的數據共享獲得服務器端的數據。
　　與方法三相比，方法四不需要專門編寫用于發送和接收數據的程序，但是需要在服務器和客戶機上額外安裝一個DataSocket Server軟件。

　　Remote Panels技術通過共享軟件界面的方式使用戶通過IE瀏覽器直接操作服務器上的DAQ軟件，適用于在客戶機上進行現場監控。RDA技術通過共享硬件的方式使用戶直接控制網絡上的遠端DAQ設備成為可能。TCP技術通過編程實現數據發布和傳輸，編程稍為復雜，但靈活。DataSocket技術通過數據共享的方式傳送測控參數，是一種簡單易用的數據傳輸方法，其最大的特點是高速的實時數據的發布。上述4種技術各有優缺點，用戶可以根據它們各自的特點，靈活使用這些技術構建功能強大的遠程虛擬儀器。

?
