根據最近一份ABIResearch報告指出(1)，無線移動數據為歐洲眾多的運營商貢獻25-30％的收入，為日本運營商貢獻高達38％的收入。此無線數據服務，如音樂下載，電子郵件和移動互聯網的日益普及，用戶和移動寬帶數據業務的收入可補償每用戶下降的語音使用。因此，全世界的運營商正把他們2G語音為導向技術的網絡升級至3G和4G技術，使他們能夠提供高速，寬帶無線數據服務給消費者和商業用戶。

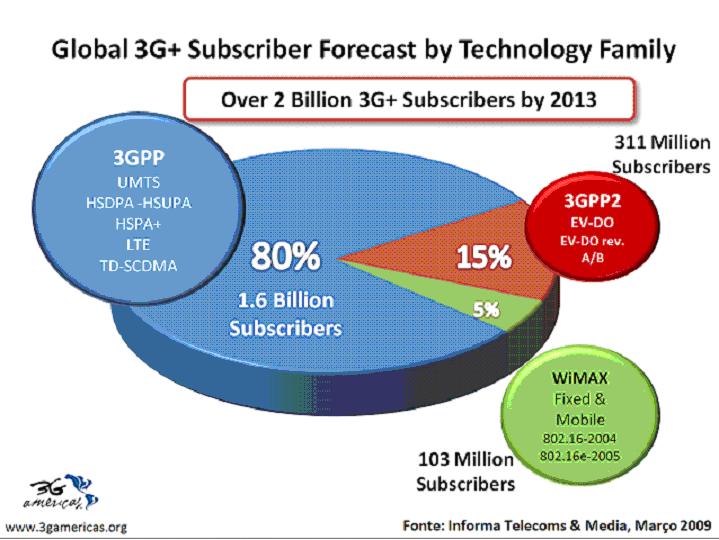

　　CDMA/EVDO及WCDMA/HSPA是3G部署范圍最廣泛的兩種技術。此兩種技術取決于碼分多址(CDMA)數字無線技術，使許多用戶可以有效地利用同一塊射頻頻譜中的語音和數據通訊。CDMA是種依靠獨特的“切代碼”分配給每個用戶的擴頻射頻通信，以區別在相同RF頻譜的其他使用者。頻譜擴充提高了信道容量，并允許多個用戶使用運營商的完整帶寬。CDMA/EVDO網絡運營商使用1.25MHz，而WCDMA/HSPA網絡利用更廣泛的5MHz。數據傳輸率還可以在無線網絡中進一步增加高階調制，以提供更好的用戶體驗與無線數據。

　　多頻段CDMA和WCDMA手機需要更大的射頻設計工作，以提供足夠的輸出功率並確保線性度和效率在每個頻帶的正常運作。設計通常包括一個功率放大器和有利每個頻段的雙工，RF濾波器和開關，以配合多個射頻輸入至單一的天線。為了降低多頻段手機設計的復雜性，ANADIGICS硑發了雙頻CDMA和WCDMA功率放大器模塊。通過在單一封裝中集成兩個功率放大器模塊，和之前使用兩個單獨功率放大器的DC和RF信號線設計相比，可有效減少電路板面積。本文將描述雙頻功率放大器模塊在CDMA/EVDO和WCDMA/HSPA手機設計的典型應用　。

　　本文將側重於ANADIGICSAWT6221在UMTS第2和第5頻段，雙頻段WCDMA/HSPA的手機設計應用。ANANDIGICS的AWT6221曾榮獲由中國產業信息部頒發的信息化應用、通信技術創新優秀成果奬(2)及EDN創新奬,通信與網絡的優秀產品奬。

　　AWT6221雙頻功率放大器大幅降低平均電流功耗高達75％，並增加高達25％的通話時間。

　　ANADIGICS的HELP3?功放，像是AWT6221功率放大器采用了該公司獨有的InGaP-Plus?技術，在同一InGaPGaAs裸片中，集成了雙極和場效應晶體管（FET）設備。通過可選的偏置模式，HELP3?功率放大器在低范圍和中端輸出功率水平中呈現了最佳的效率。智能偏置電路的AWT6221降在低功率水平中可降低電流功耗至八毫安-世界上最好的。通過集成兩個獨立的功放鏈，超迷你AWT6221在這兩個頻段中提供卓越的性能，並節省印刷電路板面積。(圖1)

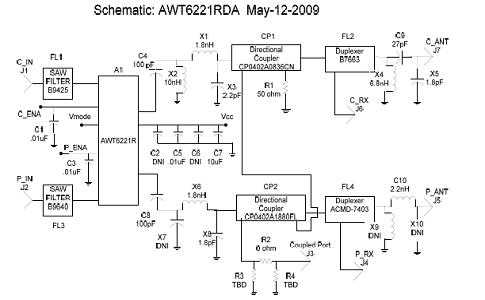

　　ANADIGICS公司為受歡迎的組合頻帶提供雙頻段WCDMA/HSPA功率放大器模塊，也為CDMA/EVDO應用提供雙頻功率放大器模塊。更多信息可參考ANADIGICS公司（www.anadigics.com）。ANADIGICS公司以已開發的參考設計產品，幫助客戶更快，更容易實現其設計目標。在本文中我們將描述AWT6221(圖2)參考設計的優勢。

圖1

圖2

　　AWT6221是為雙頻段WCDMA/HSPA的手機UMTS頻段2(824-849MH)和頻段5(1850-1910MHz）而開發的。3GPP技術規范了用戶設備第3級的功率,必需達到或超過這些最低性能水平（3）

?最大輸出功率:+24dBm+1/-3dBm
?鄰道泄漏功率比(ACLR)+/-5MHz:-33dBm
?鄰道泄漏功率比(ACLR)+/-10MHz:-43dBm
?最大諧波排放指定的頻率:30–1000MHz:-36dBm/100kHz之間
o在1-12.75GHz:-30dBm/1MHz之間
o在869–894MHz:-60dBm/3.84MHz之間
o在1930-1990MHz:-60dBm/3.84MHz之間
o在2100-2170MHz:-60dBm/3.84MHz之間

　　大部分CDMA和WCDMA網絡的頻分雙工系統，允許不同的射頻頻段分配給上行鏈路（從移動到基站）和下行（從基站到移動）同時間聯系。雙工器用于移動設備以允許UL和DL利用單一的天線。UMTS頻段2中，我們選擇Avago科技的微型FBAR雙工高Q反應的ACMD-7403。針對Band5，我們選擇Epcos低損耗SAW雙工的B-7663。該參考設計還包括CP402A薄膜功率方向耦合器的耦合AVX,為許多頂級3G芯片組提供所需的射頻功率。

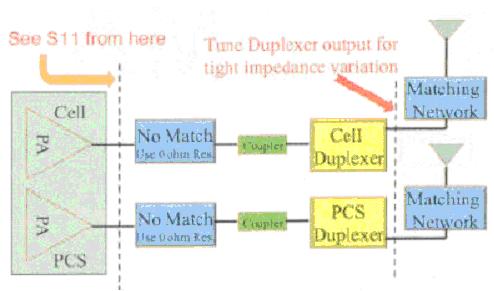

　　AWT6221參考設計的發展起始於功放進一步耦合與雙工S參數的測量。在此測量上，零歐姆電阻被用來縮短電路板上的匹配元件(圖3)。

圖3

　　S參數描述N端口每一個端口網絡反應的的電壓信號。第一個數字的下標指的是應對口，而第二個數字指的是事件口。因此S21指信號端1在口2造成的反應。S參數來自行和列數量相等的矩陣口。沿S矩陣對角線的參數被稱為反射系數，對角S參數被稱為透射系數，因?yàn)樗麄冎话l(fā)生在單一端口。S矩陣的二端口網絡見下表：

　　反射系數（S11）針對頻段2和頻段5射頻路徑的頻率范圍來測試。功率放大器于不符合電路的輸出形成一系列的阻抗變化，其結果顯示于史密斯表格(圖4,圖5)。

圖4

圖5

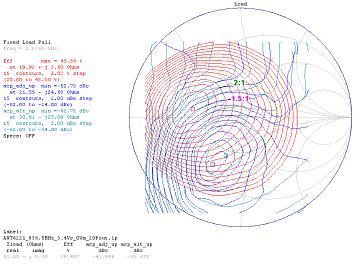

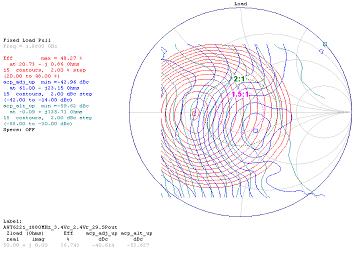

　　對于任何功率放大器，輸出阻抗在運作上有重大影響，并強烈的影響了轉移到天線，線性（ACLR）和運作效率的功率。像ANADIGICS廠商的功率放大器可幫助工程師做好權衡這些負載牽引信息。最佳輸出阻抗會被其他射頻鏈元件特點所影響，如雙工器和交換機并不總是50Ω。變異頻率雙工特征頻段內的優勢及運作溫度，在發展良好的WCDMA射頻設計中特別具挑戰性。(圖6,圖7)

圖6

圖7

　　研發AWT6221參考設計的下一步是匹配雙工天線的阻抗，盡量減少在每個頻段阻抗的變化頻率。雖然簡單的二元件從理論上看有超過窄帶頻率的優良表現，在更廣泛的帶寬中獲得良好的表現，并補償由于生產的公差和溫度的變化，或電壓造成的可預期變數，往往需要額外的符合要素。3元件為兩種頻帶選擇的結果顯示于史密斯圖表。匹配的網絡大大降低了在雙工下的阻抗變數，從而簡化了可符合的其余電路。(圖8,圖9)

圖８

圖９

圖10

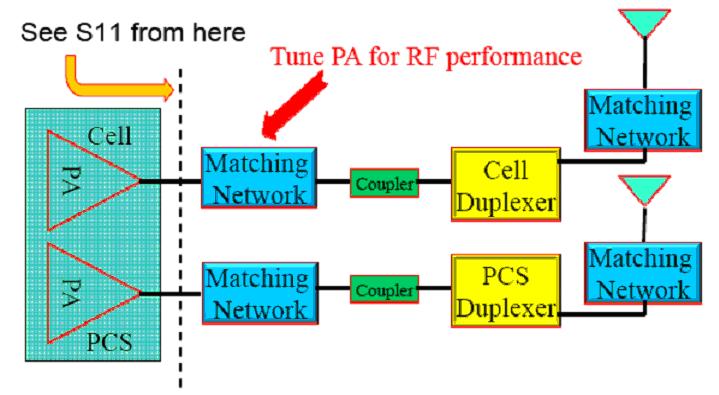

　　研發AWT6221參考設計的再下一步是功率放大器和耦合器+雙工之間的配對。再次，針對頻帶2和頻帶5，為射頻路徑的頻率范圍來測定的反思（S11）(圖10);最終是要用于制定可符合在WCDMA運作中，每個頻段以最小的阻抗變數，優化功率放大器性能要求的網絡。與以前一樣，3元件網絡才能實現良好的效能;結果顯示于圖11,圖12的史密斯圖表。

圖11

圖12

最終成品參考設計符合WCDMA在頻段2和頻段5于室溫下的要求。此外，該匹配網絡在所有預期范圍內，仍能保持性能規格的條件下，將變化的頻率，溫度和電源電壓減至最少(圖13,圖14)?！　?

圖13

圖14

　　本文中討論的參考設計可為新設計的3G手機，數據卡，無線調制解調器和其他的WCDMA/HSPA設備提供有用的起點發展。在研發新的設計時，工程師需要考慮設計的重要功能要求，并考慮改變?cè)谶@里討論的匹配網絡，以實現在輸出功率，線性度，效率和其他射頻參數的最佳權衡。審查每個功率放大器的負載牽引，將有助于確定可能不是50Ω的最佳輸出阻抗匹配點。這位工程師還必須考慮到每部分變異的射頻路徑和網絡選擇，減少天線輸出的變數，並且不超過預期的使用溫度，頻率和電源電壓，讓所有的射頻參數維持于可接受的水平下。最后，功率放大器的控制反射（回波損耗），以避免導致電路中的不穩定或振蕩將是重要的。

　　ANADIGICS的AWT6221是3G手機和數據設備中，雙頻功率放大器系列中的其中一款。目前ANADIGICS的雙頻功率放大器產品列出如下，新的設計也正在研發。欲獲得這些產品的更多信息，請聯系A(chǔ)NADIGICS。

?AWT6221:WCDMA/HSPAHELP3?適用於UMTS頻段2及5的雙模PA
?AWT6222:WCDMA/HSPAHELP3?適用於UMTS頻段1及6的雙模PA　　
?AWT6224:WCDMA/HSPAHELP3?適用於UMTS頻段1及8的雙模PA
?AWT6321:CDMA/EVDOHELP2?適用於蜂窩及PCS頻段的雙模PA
