DS3881、DS3882、DS3984、DS3988、DS3991、DS3992和DS3994是CCFL (冷陰極熒光燈)控制器，為LCD (液晶顯示屏)提供背光。每路控制器都有2個輸入引腳LCM和OVD，用于熒光燈監測和電流調節。這2路輸入對應有4個門限。本文介紹了這些門限的定義，以及如何根據具體的應用確定正確的門限值。

LCM和OVD門限及其對應的基準

DS3881、DS3882、DS3984、DS3988、DS3991、DS3992和DS3994 CCFL (冷陰極熒光燈)控制器的每個通道都有兩路輸入：LCM用于燈管電流監測，OVD用于過壓檢測。LCM和OVD對應有4個門限。表1列出了每個門限的說明和符號。

表1. 門限說明和符號

Associated Pin	Symbol	Description
LCM	VLOT	Lamp off threshold
	VLOC	Lamp overcurrent threshold
	VLRT	Lamp regulation threshold
OVD	VOVDT	Lamp overvoltage threshold

LCM和OVD引腳均具有一個內部直流偏壓V_DCB，對于DS3881和DS3882，該偏壓為1.1V；對于DS3984、DS3988、DS3991、DS3992和DS3994，偏壓為1.35V。門限可以以V_DCB或信號地(GND)為參考。

根據所采用的電壓基準不同，在數據資料中規定的門限值似乎有所不同，盡管實質上它們是相同的。在DS3881、DS3882、DS3984和DS3988的數據資料中，這4個門限以V_DCB為參考。在DS3991、DS3992和DS3994的數據資料中，這4個門限以地為參考，所以包含 V_DCB。例如，數據資料中給出的DS3984的燈調節門限(典型值)相對于V_DCB為1.0V，而相對于V_DCB為1.35V。在DS3994的數據資料中，相同參數值為2.35V，而該值是以信號地為參考。所以，DS3984和DS3994的燈調節門限實際是相同的，這兩份數據資料的注釋3對此作出了說明。

根據應用確定正確的門限

由于門限值會隨所用基準的不同而不同，用戶需要確定正確的基準(V_DCB或地)，從而選擇正確的外部補償值。若LCM和OVD信號是交流耦合，通常以V_DCB為參考，這適用于每個通道驅動單個燈管的應用。然而，如果沒有使用交流耦合，門限則應以地為參考，這個規則通常適用于每個通道驅動多個燈管的應用。以下兩個示例解釋了這一原理。

每個通道驅動一個燈管

在這類應用中，LCM和OVD引腳上的內部直流偏壓允許采用交流耦合輸入。這種設計會使外部電路非常簡單。圖1所示為這類應用的典型工作電路。

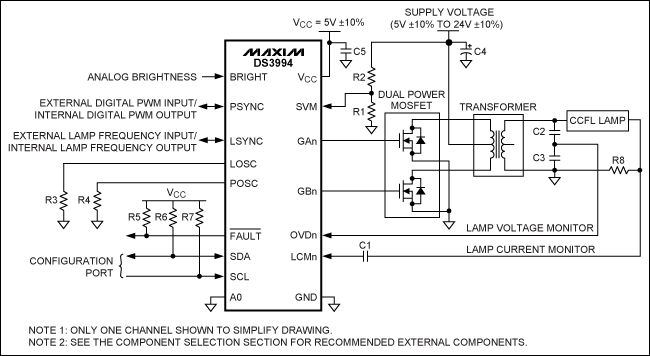

圖1. 每個通道驅動一個燈管的典型工作電路

在該應用中，門限以V_DCB為參考。表2列出了門限值，這些值對于其它部件可能有所不同。

表2. DS3994的LCM和OVD門限(圖1)

Parameter	Symbol	Min	Typ	Max	Units
Lamp off threshold	VLOT	0.30	0.40	0.50	V
Lamp overcurrent threshold	VLOC	1.80	2.00	2.20	V
Lamp regulation threshold	VLRT	0.94	1.00	1.06	V
OVD threshold	VOVDT	0.90	1.00	1.10	V

每個通道多個燈管

圖2給出了DS3994的每個通道驅動多個燈管的典型工作電路。這類應用中，燈管電流和電壓必須為“線或”邏輯，并饋送至DS3994的LCM和OVD輸入。電路中使用了一些外部電路，包括分壓器和峰值檢測器。與每通道驅動一個燈管的應用不同，每通道驅動多個燈管的應用在LCM輸入沒有采用交流耦合電容。DS3994根據在LCM輸入測得的峰值信號控制燈管電流。在沒有交流耦合電容的情況下，峰值控制電平為直流偏壓(1.35V)加上燈管調節門限(1.0V)，也就是2.35V (標稱值)。所以，在LCM輸入處，燈管的電流反饋電阻產生的峰值電壓必須衰減至目標值2.35Vpeak，從而使器件可將燈管電流控制到合適的水平。同樣，該應用的OVD門限為對地2.35V。

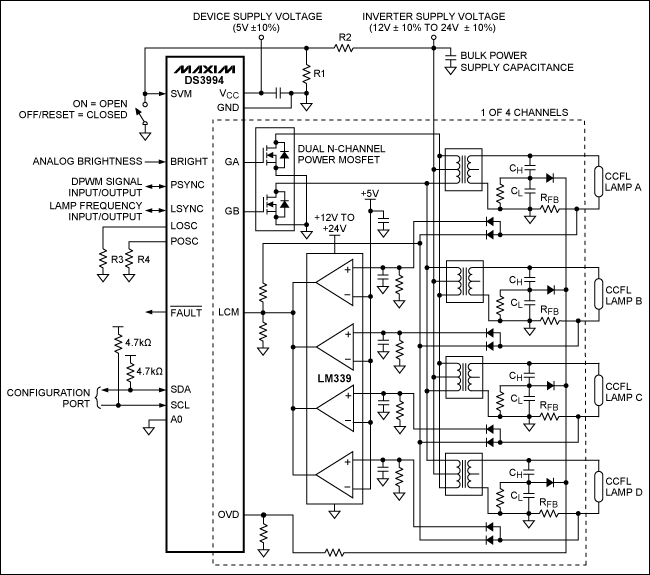

圖2. 每個通道驅動多個燈管的典型工作電路

圖2中所用門限請參見表3，電壓以地為參考。對于其它部件，這些值可能不同。

表3. DS3994的LCM和OVD門限(圖2)

Parameter	Symbol	Min	Typ	Max	Units
Lamp off threshold	VLOT	1.65	1.75	1.85	V
Lamp overcurrent threshold	VLOC	3.15	3.35	3.55	V
Lamp regulation threshold	VLRT	2.29	2.35	2.41	V
OVD threshold	VOVDT	2.25	2.35	2.45	V

總結

1. DS3xxx CCFL控制器的每個通道有4個門限，用于燈管監測和調節。
2. 依據所用基準的不同，相應數據資料中給出的門限值可能不同。
3. 當LCM和OVD信號為交流耦合時，門限通常以直流偏壓(V_DCB)為基準。這種方法一般適用于每個通道驅動一個燈管的應用。
4. 當LCM和OVD信號沒有通過交流耦合電容連接到相應引腳時，門限值以地為參考。這種設計通常適用于每個通道驅動多個燈管的應用。
