PSMS系統的組成與意義

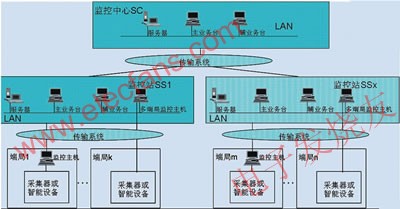

PSMS系統的基本組成環節包括端局采集設備、傳輸網絡和中心管理設備，如圖1所示。一般情況下，在一個本地網內，監控系統按照監控中心（SC）、監控站（SS）、端局（SU）劃分成三個層次，監控中心和監控站兩個層次為管理層，SU為數據采集層。PSMS系統的主要監控的對象包括：高、低壓配電系統、柴油發電機組；UPS、開關電源、電池組；空調及機房環境（溫度、濕度、煙感、水浸等）。

根據美國環保署（EPA）給美國國會的統計報告，通信/IT設備的能耗、制冷與通信電源、制冷等支撐設備的能耗大致是：50%、40%和10%。由于通信局站能耗的動態性特點，局站的能耗通常是一個變量，但動力設備和空調設備相對來說變化較少?？茖W(xué)合理地利用PSMS系統能夠動態掌控耗能變化量，并可根據具體情況動態調整監控和節能運行方案。

PSMS系統節能降耗應用

合肥聯通借助PSMS系統，實現綜合監控管理、開關電源監控管理等方面的應用，從而達到機房節能。

綜合監控管理實現機房空調節能。據國家標準局統計資料表明，如果在夏季將空調設定值溫度下調1℃，將增加9%的能耗，如果在冬季將設定值溫度上調1℃，將增加12%的能耗。合肥聯通利用監控系統分析空調運行參數情況，可將室內溫濕度控制在設定值精度范圍內是空調節能的有效措施。機房空調不能動態精確反應機房各區域環境溫濕度，導致機房內環境溫度不平衡，溫差大，對主設備使用環境的安全性不利，可在機房內關鍵部位增加一些溫濕度采樣點（可以動態反應機房內的溫場大致分布），幫助監控系統協同管理所有空調，解決機房局部溫度過高問題。

利用監控系統，還可以對每臺空調進行運轉情況性能分析，掌握環境變化，及時調整空調的運行參數，有效地控制壓縮機的啟動次數和運轉時長，減少空調能耗，延長設備使用壽命。據調查，機房專用空調的運行耗電量占機房總用電量的50%以上。對于有多臺機房專用空調的機房，監控系統通過計算程序，可以及時地根據溫度狀況關閉多余的空調。如果機房有室外自然冷源節能系統，當室外溫度低于室內溫度達到設定值時并且濕度符合要求時，監控系統控制新風（自然通風新風或熱交換新風）系統運行，達到節約用電目的。

開關電源監控管理實現節能。合肥聯通通過調查開關電源設備負載比例、使用頻率，調整容量冗余過大的設備，提高利用率，節省能耗，再對動力監控系統功能的擴展，實現開關電源自動根據負載率變化，具有很好的節電推廣價值。

目前，絕大多數通信電源由于考慮電池充電和N+1冗余，大多運行在20%～30%負荷狀態，監控系統在這方面起到了積極節能作用。監控系統還具備對電源設備遙調、遙控的功能，可根據實際情況對開關電源設備的參數進行遙控修改，在節能增效方面利用監控系統的遙控功能來控制整流器的開關。

另外，利用監控系統還可對電池組波峰波谷充放電管理節能。用電波峰時指令所有模塊休眠,，迫使電池放電，波谷時再啟動整流模塊采用市電供電并使電池組充電，可節省市電電費，避免拉閘限電，也有利于延長電池組使用壽命。

監控系統其它節能減排應用。合肥聯通利用動力監控系統掌握停電局站所需功率的發電機，然后合理調度油機發電，避免移動油機車來回跑，減少油機的發電搶修次數，提高油機車使用效率。另外，監控系統四遙功能可助力運營商完成每年對蓄電池的核對性放電維護，避免用假負載放電而浪費能源，同時也減少人力物力的額外支出。

系統分析、管理與考核

通過監控得到各種數據后，合肥聯通對數據進行科學分析、分類整理，形成相應的管理報表，同時制定有針對性的管理制度，以達到節能降耗的目的。

具體而言，合肥聯通通過監控系統獲取各局站每日或一周、一月、一季度內能耗變化的實際情況，與各因素對比、分析，為節能診斷提供必要的數據依據；針對每個局站建立用電臺帳（應包括電表指數、電費單價、機房設備功率等）、電費支付臺帳、預備金使用臺帳；建立能耗管理縱向?qū)Ρ群蜋M向?qū)Ρ确治鰴C(jī)制。通過實地調研和測試，確定不同站型、不同設備在不同季節的單月耗電標準，合肥聯通建立局站用電量Top10排行，將不同站型的月電量進行橫縱向?qū)Ρ确治鰴C(jī)制，實現局站電費的定量化分析與評估,生成節能評估報告；成立能耗考核與管理小組，考核小組負責抽查用電臺帳、用電報表、分析報告，評估用電管理工作成效，發布用電管理工作通報。
