1 系統概述

　　嵌入式系統是控制、監視或者輔助裝置、機器和設備運行裝置;是軟件和硬件的綜合體，可涵蓋機械等附屬裝置;有著友好的人機界面，支持LCD及GPS模塊;主要完成提取GPS定位信號的數據、坐標轉換、電子地圖的顯示等功能。軟件設計流程如圖1所示。

?

　　2 嵌入式系統軟件設計

　　2.1 GPS模塊輸出的信息的提取

　　GPS模塊通電后，會自動搜索衛星信號，并把計算數據從串口輸出。所有GPS接收機以通用的NMEA格式輸出數據。NMEA-0183協議定義的語句較多，但常用且兼容性較廣的語句只有：GPGGA、GPGSA、GPGSV、GPRMC、GPVTG、GPGLL等。如圖2所示。

?

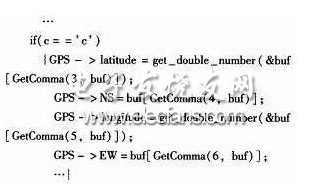

　　用串口連接宿主機與開發板的串口0。宿主機進入Linux，打開Minicom終端。設置波特率115 200，8位數據，1位停止，無校驗，無流控。串口的設備文件為/dev/ttyS*，其中，ttyS0為串口1，ttyS1為串口2，以此類推。在對串口通信之前，首先要對串口參數進行初始化、設置它的屬性以保證通信雙方的通信參數保持一致。初始化完串口，就可以進行讀取操作了。由于GPS發送的數據類型都是以&GPGGA符號開頭，所以檢測&GPGGA符號，進而進行下一步的處理。關鍵代碼如下：

?

　　2.2 坐標轉換

　　GPS模塊輸出的地理坐標是WGS-84坐標系。而國內地圖一般是以54北京坐標系作高斯-克呂格平面投影。所以必須作一個坐標轉換，即將GPS坐標(WGS-84坐標系)轉換到電子地圖坐標(54北京坐標系)。坐標轉換的具體步驟如下：

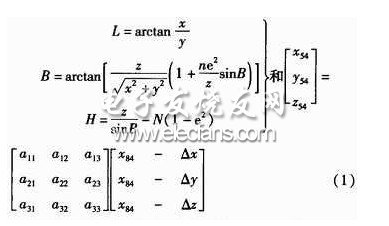

　　(1)空間直角坐標轉換成國家大地坐標，國家大地坐標轉換成地圖平面坐標。

?

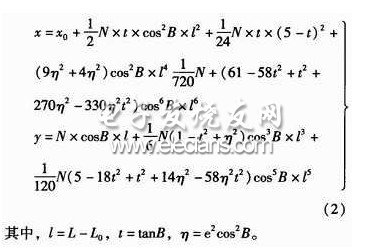

　　(2)由于x，y的具體推算過程復雜，這里就不全部列舉，其結果如下：

?

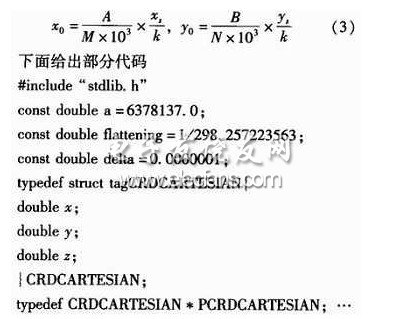

　　(3)地圖平面坐標轉換成屏幕坐標。例地圖比例尺為1：k，窗口要顯示的區域長、寬各為M和N，窗口像素點位A×B點，則定位數據xs，ys在窗口上坐標分別為

?

　　2.3 電子地圖重構

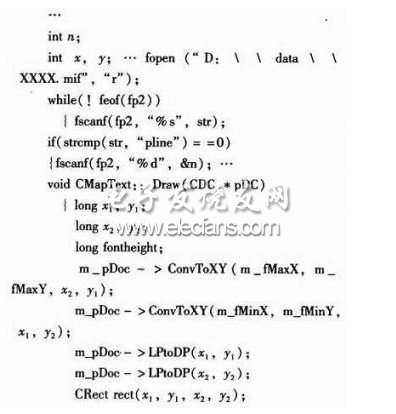

　　一般來說，電子地圖包含的數據格式都不能直接用在嵌入式平臺，所以需要對電子地圖的數據進行提取、存儲、重構。目前主要使用的是桌面電子地圖系統MapInfo，它是美國MapInfo公司的桌面地理信息系統軟件，具有數據可視化、信息地圖化的桌面解決方案。MapInfo數據格式主要分為tab和mif兩種格式。MIF格式是MapInfo公司提供的一種與外界交換數據的機制。它主要用于保存空間對象的幾何數據。將電子地圖的數據讀出后，再在嵌入式平臺下，用繪圖工具重新組成電子地圖即可。部分實現代碼如下

?

　　3 仿真測試

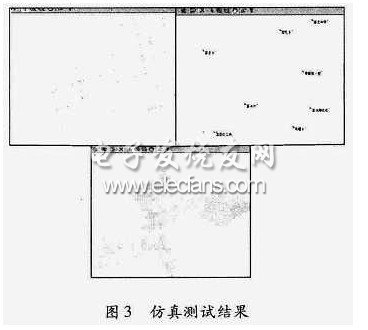

　　點測試、線測試、面測試如圖3所示。

?

　　4 結束語

　　由于本系統軟硬件平臺有較強的升級能力，許多指標與功能可以進一步完善與提高。從GPS定位數據到電子地圖數據的轉換，需要一系列復雜的算法，這些算法有待進一步改進和簡化，以提高系統運行效率和數據準確性。
