2.2 參考節點

　　參考節點是一種已知的靜態節點，其坐標（X,Y）值是固定的，不參與定位計算，由CC2430 實現。本設計過程中一個區域采用8 個參考節點組成。

　　參考節點必須正確的配置在定位區域中的位置。它的任務是提供一個包含自己位置X,Y 坐標和RSSI 平均值[7 的信息包給定位節點。

　　在參考節點部分共有4 個輸入串ID，分別是RSSI 請求，參考節點配置，參考節點的請求配置，多次收集RSSI 平均值。參考節點收集到信息后。根據串ID 對信息進行處理，并實現相應的功能。

　　參考節點在上電以后，如果是第一次加入定位網絡，那么系統講給與它一個默認的X,Y 值，并將數據寫入flash；否則如果已經存在于網絡中，則首先要將flash 中的X,Y 坐標值讀出，已確定自己的位置。

　　2.3 網關的功能及設計

　　網關應具有以下功能：

　　①建立網絡，無線收發數據的功能。

　?、诶么诤陀?jì)算機通信的功能。

　　③計算校驗的功能。

　?、芡ㄟ^(guò)液晶顯示器顯示參考節點和定位節點坐標網絡地址的功能。

　　⑤轉發計算機數據配置和請求配置參考節點和定位節點的功能。

　?、揶D(zhuǎn)發計算機數據請求定位節點坐標的功能。

　　網關節點模塊選擇CC2430，它是系統中至關重要的模塊。首先，網關要接收由監控軟件提供的各個參考節點和定位節點的配置數據，并根據不同的方式發送給相應的節點；其次還要接收個節點的反饋數據，判斷數據的有效性，并傳輸給監控中心。

　　整個定位系統通過串命令控制整個流程，每1 個串命令都實現1 個相對應的功能。網關是一個中心控制站，自己涉及的串命令比較少。網關處理各個節點發送過來的有效數據進行處理。這些數據包含了操作系統值，節點網絡地址，有效數據長度，串ID，坐標數據長度和坐標數據。這些數據被網關收集之后，首先通過串口發送給pc 機，然后對這些數據進行數據校驗。系統中數據校驗的方法是取出數據操作系統值，即第1 位，對各位數據進行異或計算。

　　PC 機通過串口接收到數據之后，首先判斷第1 位是否為操作系統值，然后根據數據長度分配空間裝載數據。在數據裝載完成之后，立即對數據進行校驗。

　　3 實驗結果及數據分析

　　為模擬公交定位系統的實現，采用了8 塊CC2430 模塊為參考節點，2 塊CC2431 模塊為定位節點，1 個網絡擴展卡和1 個CC2430 模塊組成網關，進行模擬公交車定位系統，最后將網關的數據通過串口[11]與計算機相連。因?yàn)槎ㄎ幌到y(tǒng)的控制源是控制中心的計算機，所有的流程都由計算機控制。在網關收到或發送數據的時候，總會計算1 個校驗值驗證或做數據的最后以一位，所以以下實驗數據中數據格式由數據幀[11]和校驗位[12]兩部分組成。

　　通過串口讀到的數據為：02 10 18 0B CB B8 3C D2 1500 08 FF FF FF FF 83。各位數據含義如下：

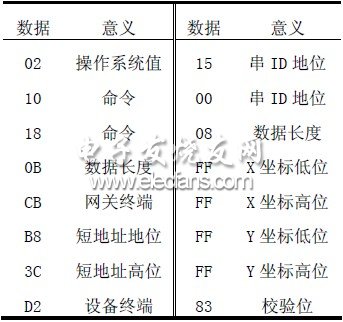

表1 串口各位數據含義

?

　　從表中可以看出，0B 是數據長度，為從這以為開始一直到校驗位的所有數據位，B8 3C 表示網絡地址，低位在前，高位在后，表示的網絡地址為0x3CB0。15 00 表示串ID 號，地位在前，高位在后，所以串ID 地址為0x0015。后面的是XY 坐標上電后的初始地址。

　　在定位節點上電之后，首先把數據發送給網關。因?yàn)橄到y(tǒng)采用非自動模式，所以網關會一直等待，直到上位機需要節點數據時，發送如表2 所示的一條命令。

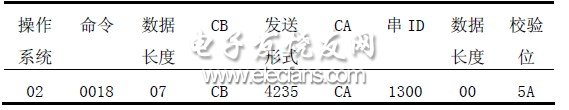

表2 上位機數據

?

　　從命令的形式可以看出，該命令的發送形式為短地址形式。發送該命令以后，只有地址為0x5324 的節點會收到該信息。發送后上位機收到的數據為：02 10 18 14 CB 32 65D3 14 00 11 00 06 00 1F 00 04 B8 3C 00 00 28 00 28 CF31 32 33 34。

　　從結果可以看出，上位機正常收到數據，通過改變定位節點在網絡中的位置，就可以得到一組不同的數據，在根據數據中特定的信息位可以得到坐標結果。在實際應用系統中，對應的坐標位都在地圖上進行顯示，可以直觀的看到各輛公交車在路線上的位置信息。

　　4 結語

　　Zigbee 的無線定位系統基于無線單片機CC2431，利用CC2431 自帶的RSSI 定位引擎，再運用無線自組網進行定位并向控制中心傳送定位信息。該系統設計簡單，定位精確度高，設備成本低廉，適合現代化城市的公交車系統智能管理。

?
