一、MTU的定義及相關概念：

　　Mtu即最大傳輸單元，全稱為Maximum Transmission Unit，是指通信協議的某一層上面所能通過的最大數據包大小(以字節為單位)。由于定義的模糊性，在此也介紹幾個相關的名詞，MRU、PMTU、MSS和JUMBO FRAME，供大家甄別。

　　二、MTU涉及主要原理：

　　1、常見網絡的MTU值：

　　IP網絡以包為單位進行信息傳遞，那么，一次傳送多大的包合適、多大的包最高效就成為一個核心問題之一。MTU就是決定在什么樣的物理網絡傳送多大數據包大的事實標準，不同類型網絡由于物理特性、發展階段不同，其MTU的默認值也不盡相同，以下是摘錄的各類網絡及其默認MTU值：

?

　　對于windows操作系統來講，其以太網網卡MTU默認為1500，但可以通過修改工具或修改注冊表進行修改，但只能改小，不能改大，即只能修改為小于或等于1500字節。

　　2、PMTU 發現過程：

　　對于一個基于網絡的應用來講，如果應用穿過網絡的MTU與PMTU相等，那么應用穿過網絡的效率最高，或者說，應用通過主機網卡發出的最大數據包與PMTU越接近(指小于等于PMTU)，應用穿過網絡的效率越高，原因是有效的避免了分片和重組。

　　為了達到這個目的，一些操作系統支持自動發現路徑MTU的功能，具體過程為：

　　路由器接口上收到一個報文長度大于本接口MTU值的報文，如果該報文被打上不分片的標記，將丟棄本報文，并且返回一個ICMP差錯報文，通知報文發起者丟棄原因。報文發起者將發送比較小的報文。通過多次上述報文協商，將得到對于某一個固定路徑上的最小Mtu值，這個過程叫做“Mtu Discovery”[詳見RFC1191]。

　　了解了MTU發現的原理，舉一個實例驗證PMTU變化過程：

?

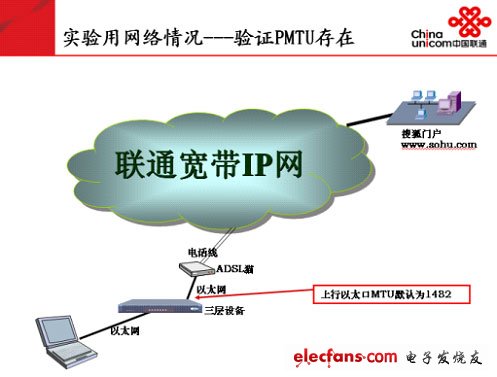

　　在上圖所示實驗網絡中，由三層設備模擬PPPOE撥號，實現接入寬帶IP網。三層設備上行以太網口默認MTU為1482字節。抓包結果顯示如下：

?

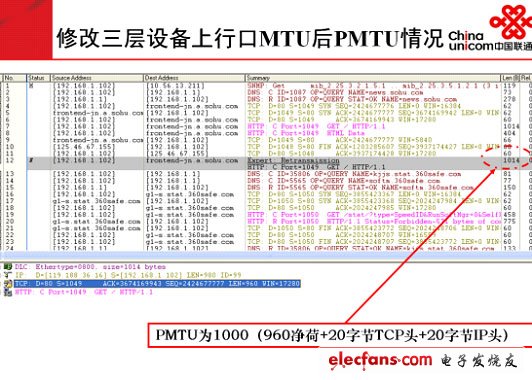

　　將三層設備上行以太網口默認MTU改為1000字節。抓包結果顯示如下：

?

　　3、“PMTU”發現存在的問題：

　　由于互聯網上路由器或其它網絡設備的配置的無法統一規范，某些運營商或網站考慮到網絡安全和其它需要，有時會把ICMP報文過濾掉，此外，PMTU牽涉到主機、各類交換機、路由器、防火墻等網絡設備，這些主機和網絡設備沒有有效的手段實現PMTU的協商和交互,這樣Mtu Discovery不能正常運行，影響應用正常運行，即實質上目前沒有有效的手段來發現PMTU。

　　互聯網上的網絡設備,遇到MTU發現報文或必須將IP包分片但DF設置為1時，路由器可采用以下任一種方式(從網上摘錄)：

　　發送符合 RFC 792 中最初定義的“ICMP Destination Unreachable-Fragmentation Needed and DF Set”消息，然后丟棄該包。原始消息格式中不包含有關轉發失敗的鏈路的 IP MTU 的信息。(導致PMTU無法正常發現)

　　? 發送符合 RFC 1191 中重新定義的“ICMP Destination Unreachable-Fragmentation Needed and DF Set”消息，然后丟棄該包。此新消息格式包含一個 MTU 字段，可指出轉發失敗的鏈路的 IP MTU。(PMTU可能會正常發現)

　　RFC 1191 定義了路徑 MTU (PMTU) 發現，它使得源和目的 TCP 對等方能夠動態地發現二者之間路徑的IP MTU，從而發現該路徑的 TCP MSS。一旦收到符合 RFC 1191 定義的“Destination Unreachable-Fragmentation Needed and DF Set”消息，TCP 就會將該連接的 MSS 調整為指定 IP MTU 減去 TCP 和 IP 報頭的大小。這樣，在該 TCP 連接上發送的后續包就不會超過最大大小，無需分段即可在該路徑上傳輸。

　　直接丟棄包。直接丟棄需分段但 DF 標記設置為 1 的包的路由器稱為 PMTU 黑洞路由器。

　　總之，PMTU的不可發現性，導致因MTU問題引起的應用系統無法正常運行情況時有發生。
