1.智能光網絡驅動力

隨著的Internet應用，數據業務的爆炸式增長以及網絡上傳下載應用的帶寬高消費，骨干網絡中帶寬需求也得到快速增長，傳統的話音業務和專線業務的優勢被極大削弱。并且，隨著IPTV以及視頻終端的普及，可以預期，這些新業務在未來還不斷促使業務承載網的帶寬快速發展。因此，傳統的以環網為主的光網絡（SDH/MSTP和DWDM網絡）在應對這樣高速增加的業務時，會面臨新的挑戰。

單波長40G技術的成熟商用和100G技術推出，以及C波段96波系統大規模商用，將從一定程度上緩解傳輸網絡的高帶寬需求。

OTN和WASON技術的引入，實現了業務靈活調度。OTN可以實現ODU0/1/2/3層面實現業務靈活的調度和復用，WASON技術的應用將通過智能軟件的使用，降低網絡管理和維護的復雜性，提高業務配置能力。

2.智能光網絡解決方案

經過近15年的發展，DWDM通過不斷提高波長數量和單波長容量，ZTE能夠提供80/96chx40G/100G的傳輸容量。另外通過采用大功率放大器，拉曼放大器，以及改進傳輸?shù)木幋a格式和FEC編碼，WDM系統的傳輸距離不斷得到擴展?，F(xiàn)在ZTE的10G系統支持最遠5000km的無電中繼傳輸，40G系統支持最大1500km的無電中繼傳輸。
欲知更多相關信息，請登錄電子發燒友網(m.sdkjxy.cn)

超長距的解決干線核心網絡的傳輸容量問題。隨著網絡扁平化的趨勢；WDM在傳輸傳統的TDM信號同時，越來越多的直接承載了IP業務，大客戶專線業務和存儲數據業務，數據業務的突發性和靈活性，對WDM網絡提出了智能性的功能需求。

智能化的iOTN的下一代光網絡，需要具有如下功能特征：

●自動發現功能，包拓?fù)洹I(yè)務和資源自動發現；
　　●具有快速的動態的連接建立能力，并能為需要的業務提供保護和恢復功能；
　　●提供完善的業務保護和恢復能力。在網絡出現故障情況下，支持動態波長路由規劃和分配，能夠抗擊網絡多點失效，提高業務的生存能力；
　　●能夠提供不同類型的、不同優先級的服務等，細化業務的QoS類型；
　　●具有智能的網絡自動調整能力，能夠根據網絡環境的這些變化，自動計算OSNR、色散、PMD，根據物理損傷模型，自動調整放大器和通道均衡裝置，同時支持業務路徑優化和調整；
　　●具有完善的計算功能力，能夠根據網絡環境的這些變化，進行計算、分析、推理和判斷，根據資源有效配置這一原則最終做出決定。

為了實現上述功能。ZTE DWDM系統提供具有光、電交叉，L2層交換的統一的iOTN解決平臺。

■10T級別的光層波長調

iOTN平臺有基于方向無關，波長無關的多維度ROADM的解決方案。ZTE 可提供基于WB/PLC/WSS的多種ROADM解決方案。其中基于WSS技術的多維ROADM 支持從2維到10維的靈活的波長級的業務調度能力。業務調度支持從8波道96波，調度顆粒可支持2.5G、10G或40G。業務調度能力最大到38.4T。
欲知更多相關信息，請登錄電子發燒友網(http://m.sdkjxy.cn/)

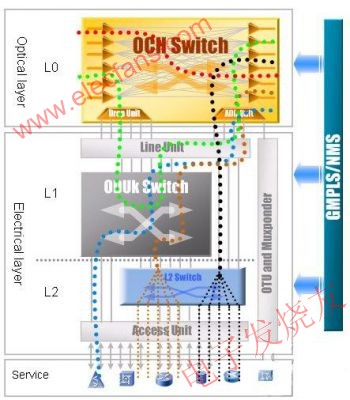

圖1，ZTE DWDM 光、電交叉業務調度模型

■T級別的基于OTN的ODUk子波長調度

ZTE DWDM傳輸平臺提供大容量電交叉ZXONE 8000系列產品。該系列產品可以最大程度的滿足TDM/IP/FC等多業務接入，同時支持超大容量業務調度與超長距離傳輸，并提供智能化管理的系統平臺。

電交叉平臺交叉容量分別為800G，1.6T和3.2T，不同交叉容量產品分別定位于城域網和本地網的核心層、省級干線或國家級干線，交叉顆粒支持ODU0/1/2/3。

該交叉平臺具有如下功能特性：

ODU0調度，為GE量身定做

?全面支持ODU0的開銷和調度，真正實現了對GE業務的精細化管理和低成本運營。

?精細化管理：ODU0的封裝GE，對GE業務具有了端到端的處理和傳送能力；

?低成本運營：GE業務采用ODU0調度可以有效節約波長，減少設備單板投資。

大容量ODUk電交叉

?支持0.8T/1.6T/3.2T大容量電層交叉，可實現ODU0/1/2/3等多顆粒無阻塞電交叉；支持各種業務的開銷及時鐘透傳，適用于網絡匯聚、核心節點，提供大容量交叉調度功能。

高可靠性系統架構

?主控單元、電源模塊單元、時鐘單元支持冗余1+1熱備份；

?交叉單元采用先進的冗余保護，支持多冗余保護。相對M+N保護技術，M:N保護極大提升了設備的安全性。

客戶側線路側分離架構

?客戶側線路側分離，業務共享線路帶寬，有效提高網絡帶寬利用率；

?可根據實際需求靈活增減客戶側單板或線路側單板，保護運營商投資；

?客戶側線路側單板靈活組合，將備品備件種類從M×N減少到M+N （M、N分別為客戶側單板、線路側單板數量；M、N>2），降低運維成本。

多種業務靈活接入

?支持STM-1/4/16/64/256、POS、GE/10GE/40GE、OTU1/2/3、DVB、ESCON、FC100/200/400/800/1200等業務接入；

?Any型通用業務接入單板，滿足運營商多種業務混合傳送的需求。
基于ODUk電信級的可靠保護

?基于我司在光網絡保護領域多年的工程實踐和強大的技術實力，推出了光纖級、波長級、子波長級、和L2層面的多種保護方式：

?光纖級：線路1＋1保護、光復用段1+1保護、光復用段共享保護；

?波長級：光通道共享保護、光通道1＋1保護；

?子波長級：ODUk 1＋1保護、ODUk共享保護；

?L2層：ESR保護。

高集成度、綠色節能

?業內最高的集成度，單板可接入8路10G或16路GE/2.5G業務，單子架支持800G/1.6T/3.2T的交叉容量，有效地節約機房面積；

業界最低功耗，助力運營商構建綠色節能網絡(具體功耗指標見產品規格)。

■靈活的L2層包交換能力

ZTE DWDM傳輸平臺集成L2交換技術，能夠很好的支持以太網業務，交換容量40G。為了能更好的傳送以太網業務，既可對數據提供透明傳輸，又支持靜態多路由技術傳送以太網業務，前者采用TDM技術對以太網業務進行透傳；后者采用L2交換技術，可以提高以太網業務的傳送效率。

可實現24個GE+2個10GE到10GE的帶寬匯聚收斂功能、業務的QoS管理及QinQ等功能。L2技術可為分組業務提供剛性和彈性傳輸管道，有效提高承載效率，可針對不同業務提供不同QoS的承載服務。

另外系統支持基于L2層的 ESR以太網環網保護ZESR，該保護支持LOS及B1誤碼檢測，保護倒換時間完全滿足標準小于50ms要求，發生保護倒換后可以在網管上查詢工作狀態。所有保護倒換的測試數據的一致性良好，系統在倒換工作中性能穩定優異。

■全方位的的軟件解決方案

ZTE 在OTN網絡智能控制提供了統一的智能管理和智能控制解決方案：

●首先在網絡設計和規劃技術，提供了業界領先的網絡業務規劃平臺：該平臺具有如下功能：

◆WDM網絡分階段規劃，網絡擴容增量規劃，資金投入預算規劃，和不同網絡架構，拓?fù)浼凹夹g(shù)可行性分析，網絡方案輸出；

◆業務波長路由分配，網絡參數設置和自動計算，站點類型選擇，各個站點設備單板、模塊的配置

◆網絡指標評估，方案資源統計，網絡優化建議

◆WASON的業務保護恢復設置，業務路徑保護恢復計算，光纖和站點失效動態仿真，仿真統計報告輸出等。

●其次，傳輸網絡規劃軟件，能夠?qū)崿F(xiàn)對OTN網絡的智能配置，具有人性化的智能管理接口，其配置，告警，性能和安全，審計接口全面升級，滿足智能控制需要；

●最終，ZTE新一代iOTN設備，全面實現了控制平面的加載，實現了網絡拓?fù)浜唾Y源的動態更新，自動發現；業務路徑的保護+智能恢復自動計算，自動部署；支持SPC，可實現了業務了快速配置功能。
欲知更多相關信息，請登錄電子發燒友網(http://m.sdkjxy.cn/)

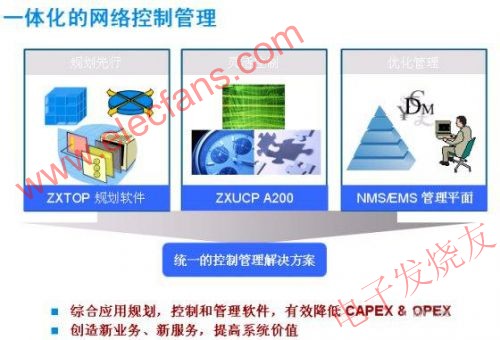

圖2，ZTE傳輸網絡智能化管理控制統一解決方案
