矢量信號分析儀

　　矢量信號分析儀的出現，滿足了數字調制信號的不同要求。與掃頻分析儀不同，VSA是為進行調制測量?jī)?yōu)化的。它捕獲整個信號及在某個時間點上發生的任何數字調制效應，快速提供許多關鍵調制參數的讀數，如誤差矢量幅度。

　　射頻實時頻譜分析儀

　　由于隨時間變化的信號在射頻應用中越來越常見，人們?nèi)找嫫惹行枰环N新的射頻采集和分析方法。實時頻譜分析儀應運而生，解決了這種棘手的測量問題。單純地從三種頻譜分析儀結構來看，RTSA可以觸發頻域事件，然后捕獲和分析落在實時帶寬內的任何通帶信號。

?

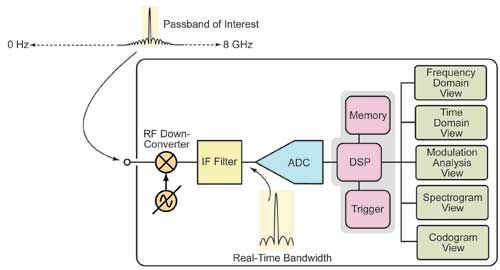

　　圖2 實時頻譜分析儀結構，儀器一次捕獲整個頻率通帶，DSP支持靈活的觸發和分析功能

　　圖2說明了RTSA的結構。一個集成式下變頻器把實時帶寬放在任何通帶上，直到分析儀的上限。在濾波后，下變頻后的信號通過一個ADC，ADC對信號進行數字轉換。這可以實時觸發頻域事件，把信號捕獲到存儲器中，對時域、頻域和調制域進行多域分析。RTSA的數字射頻結構在測量期間可以連續捕獲信號，然后作為無縫的連續時間記錄把信號存儲到存儲器中。RTSA是唯一為生成三維顯示畫面優化的射頻信號分析儀，即頻率、功率(幅度)和時間。

　　清楚地顯現問題

　　認識到存在問題只是解決問題的第一步。與數字射頻有關的問題通常會以間接方式顯現。一臺設備中的瞬變可能會導致另一臺設備中的誤碼率提高。由于自身擁堵或受到瞬時干擾，雷達可能偶爾會提供不準確的標靶信息。功放器中的熱量或電氣貯存效應可能會導致數據丟失，給鄰道帶來瞬間干擾。執行計算密集型軟件子例程可能會導致電源電壓變化，影響射頻傳輸質量。

　　為了使射頻設計人員發現問題，泰克已經研制出數字熒光或DPX技術，仿真可變余輝CRT。泰克實時頻譜分析儀中采用的數字熒光頻譜分析實現方案把顯示處理與專用DSP硬件結合在一起，執行頻率變換的速度要比傳統頻譜分析儀高出幾個量級。DPX技術每秒可以更新大約50 000條軌跡，頻譜更新速度約為傳統掃頻分析儀的100 000%。

　　每次變換的信息在DPX引擎中結合在一起，以全面運動速率生成顯示畫面。這一引擎包括統計余輝處理，允許查看信號行為隨時間變化的全部信息。它還可以立即顯現散布在強信號中的弱信號，突出顯示不頻繁的短時間事件。余輝調節允許用戶針對變化的信號條件優化顯示特點，從動態信號的實地射頻視圖，直到發現只發生一次的事件。它可以揭示傳統頻譜分析儀或矢量信號分析儀看不到的信號行為。實時頻譜分析儀的其他功能則提供了多種手段，可以觸發信號行為，把信號捕獲到存儲器中，在時域、頻域和調制域中分析這些信號。

　　小結

　　隨著射頻信號變得越來越復雜、越來越不可預測，設計人員必須了解從跳頻到EMI瞬變的隨時間變化的各種信號行為。盡管市場上為射頻測量提供了大量的儀器，但只有RTSA為設計人員適應射頻設計新興趨勢提供了所需的觸發、捕獲和分析功能。
