半剛性電纜組件的最基本形式為由金屬管構成的同軸傳輸線。其中，所述金屬管一般為形成外導體的銅管，沿該銅管的中心線設有金屬絲導體。所述中心金屬絲導體由介電材料支撐，從而保持于上述外導體的同一中心軸線上。

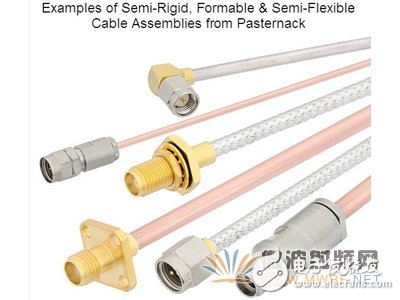

Pasternack公司半剛性、可塑形及半柔性電纜組件示例

以下是關于半剛性電纜的五點最重要的認識：

1、獨立的微波組件

半剛性電纜組件本身就是一種關鍵的微波組件，意識到這一點極其重要。這意味著半剛性電纜的規格與任何耦合器、電橋、甚至放大器的規格具有同樣的重要性。如果制作恰當，則電纜可在連接系統其他組件方面成功發揮可預期的穩定效果。只要對任何好的鏈路預算分析有所研究后即可發現，在給定頻率下，包括衰減度及電壓駐波比在內的電氣參數對于射頻信號的傳輸和接收起著至關重要的作用。比較半剛性電纜和標準RG型電纜可發現：在空間適合且須仔細檢查并實施熱循環及其他所需試驗的情況下，使用釬焊連接器安裝半剛性電纜組件時，每安裝一個連接器所需的時間可能長達一個小時或一個小時以上；相比之下，用于柔性（非半剛性）同軸電纜的壓接型射頻連接器可在一分鐘或更短時間內完成安裝。

2、寬頻帶應用范圍

半剛性電纜組件通?？芍С?5GHz以內的射頻信號傳輸。此外，雖然并不常用，但是使用1.0mm連接器端接的電纜組件可實現高達110GHz的高頻應用。半剛性同軸電纜尺寸各異，其直徑范圍從0.020英寸至0.250英寸不等。在Pasternack的產品中，0.141英寸和0.086英寸電纜較為流行。此外，使用更小型連接器的0.047英寸直徑電纜由于可支持更高的頻率，因此正愈來愈受到用戶的青睞。0.141英寸直徑半剛性同軸電纜使用高頻SMA或2.92mm連接器端接，應用條件通?？筛哌_(dá)27GHz。0.086英寸直徑半剛性同軸電纜雖然也常與SMA連接器聯用，但是當其由1.85mm連接器端接時，工作頻率最高可達65GHz。

3、塑形和保持形狀

對于此類電纜組件而言，為了能恰好嵌入所設計的系統中，其經常需要被精確塑造成各種形狀。顧名思義，半剛性同軸電纜為一種既具有足以保持其形狀的剛性，又具有足以可手工彎曲的電纜。將半剛性電纜塑造成所需的形狀是一項頗具風險的工作。為了防止對外管壁造成損傷，應使用專用工具對電纜進行彎曲或塑形。此外，此類電纜一旦被塑造成特定形狀后，要想再次改變其形狀極為困難。這是因?yàn)?，形狀變更常?dǎo)致外導體損壞，從而使外壁中生成細紋，最終影響電纜組件的電氣性能。因此，雖然由鋁和軟銅制成的此類同軸電纜易于塑形和手工彎曲，但是為了將電纜損害風險降至最小，仍然推薦使用專用工具進行此類操作。

雖然可塑形或半柔性同軸電纜常與半剛性同軸電纜歸為一類，但是其實際上為不同于半剛性同軸電纜的另一類常用同軸電纜?？伤苄伟雱傂酝S電纜使用外覆填錫外編織層的螺旋纏繞導電箔，因此其外導體與固體金屬外導體相比而言一定程度上更加柔軟。雖然可塑形半剛性同軸電纜可作為半剛性同軸電纜的替代物，但是其形狀塑造通常由手工完成，而且只能保持大致形狀，與標準半剛性同軸電纜的保形性不可相提并論。由于一般安裝情況下并不需要復雜的路由和裝配圖，因此此類更具柔性的電纜替代物變得極其受歡迎。此類手工可塑電纜在購買時允許以微增量增加其長度，而且其允許在產品組裝時才塑造成所需的形狀。此外，此類電纜還具有電氣性能接近于固體外壁的半剛性同軸電纜、生產成本更低、護套材料可選的優點。

4、相位穩定性

由于半剛性同軸電纜使用高質量材料制成，因此與采用線編織外導體的柔性同軸電纜相比，其具有極高的電氣穩定性。金屬及介電材料特性會隨溫度變化而變化，因此對于許多關鍵系統而言，穩相電纜的使用極具重要性。此外，在需要控制相位長度的系統中，常使用相位匹配的半剛性電纜。對于配置相控陣天線的天線系統而言，尤其如此。這是因?yàn)?，在此類天線系統中，輸入信號的相位具有對天線陣列的主波束進行電氣控制的重要作用?，F(xiàn)代移動通信系統利用這一技術在變化的條件下對覆蓋范圍進行優化，以實現減少系統性能優化所需天線數目的目的。

5、低無源互調（PIM）

半剛性電纜組件通常由有色金屬材料（主要為銅）制成。當選配合適的連接器時，此類銅管半剛性同軸電纜具有極為優良的無源互調性能，從而使得其成為包括分布式天線系統（DAS）相關設備在內的現代多頻無線通信系統的理想選擇。隨著人們對于完全覆蓋率的需求越來越高，分布式天線系統市場要求使用包括功分器、合路器、放大器乃至高端測試設備在內的更多種類低無源互調產品。由于半剛性電纜組件能夠同時滿足現代無線通信系統所需的射頻功率及無源互調要求，因此其成為上述應用的天然契合物。

總而言之，半剛性電纜組件為至關重要的微波器件，活躍于當今全球各地的無數射頻應用中。雖然半剛性技術并非新技術，但是由于其寬帶特性、可靠的電氣性能以及相位穩定性，半剛性組件仍然是工程師們的熱門選擇。
