處于待機狀態下的手機在接收到基站發來的呼叫信號后，將會發出應答信號，手機的天線也會有短暫的射頻信號送出。此時，如果有一種微型感應器在手機旁，它將發出閃閃紅光，有些品種的感應器還會發出音樂聲響。解剖感應器電路發現它實際上是一只900MHz射頻指示器，現對其工作原理分析如下。

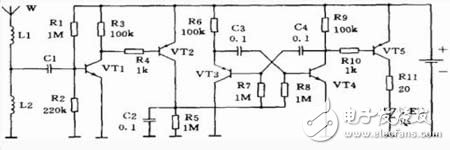

900MHz射頻指示器的電原理圖如附圖所示，射頻信號被作為天線(W) 的彈簧鋼絲L1接收后（L2為僅一匝的扼流圈），信號經C1送到VT1放大，VT1在偏置電阻R1和R2的作用下處于臨界導通狀態，無信號時VT1的集電極為高電平，使PNP管VT2截止，由VT3和VT4組成的多諧振蕩器不工作。此時，VT4的集電極也處于高電平，VT5截止，LED不發光；一旦有信號進入VT1的基極，使處于臨界狀態的VT1導通，VT1集電極處于低電平，VT2導通，通過R7、R8給多諧振蕩器VT3和VT4的基極加上偏置電壓，多諧振蕩器進行低頻振蕩，VT4的集電極電壓亦在振蕩變化中，導致VT5間歇導通，LED則閃閃發光，當天線附近無射頻信號，一切歸于平靜。

該電路的靈敏度調節有兩處：一是改變R1，但R1不能太小，否則VT1在無信號時就會導通，就不能起到指示作用。R1的大小還與VT1的放大倍數有關。二是L2，增加 L2的匝數可提高靈敏度，如果拆掉L2，則電路靈敏度將最大幅度提高，雖然易受干擾信號觸發而誤動作，但可靈敏的指示周?chē)姶艌?chǎng)的存在，如果用它來檢查無線電話是否有48MHz射頻發射，將打開的無繩電話的天線靠近該射頻指示器的天線時，若LED閃閃發光，表明無繩電話有信號發射。從這個意義上講，這樣的射頻指示器是一種廣譜場強計，它對所指示的電磁場頻率無明顯的選擇性。
