近年來隨著電子技術的高速發展，越來越多的功能集成到手機中。為隨時隨地通過網絡下載各種音視頻內容、接收電視節目等等，手機將集成越來越多的RF技術，例如支持GSM、GPRS、EDGE、HSDPA、CDMA2000、WCMDA、TD-SCDMA等移動通信空中接口標準中的兩個或者多個標準的雙模/多模手機，可分別實現VoIP、定位導航、自動費用支付、電視節目接收的Wi-Fi手機、GPS手機、RFID手機、電視手機。這些采用多種RF技術的手機在提供便利的同時也使得手機的設計變得復雜，如何進一步集成射頻元件也變得至關重要。

手機射頻單元基本構成

手機的射頻部分中的關鍵元件主要包括RF收發器（Transceiver），功率放大器（PA），天線開關模塊（ASM），前端模塊（FEM），雙工器，RF SAW濾波器及合成器等，如圖所示。下面將著重從三個基本部分開始介紹：

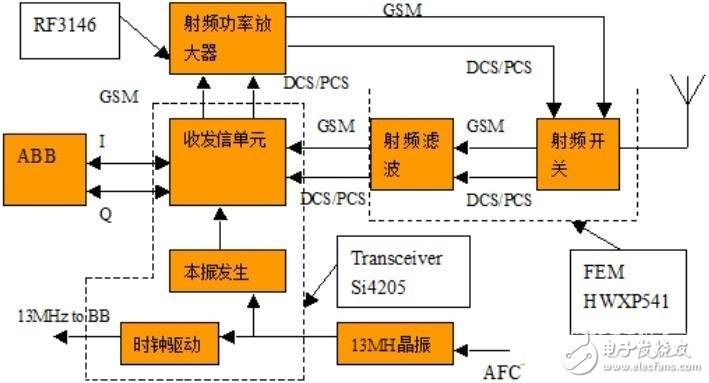

手機射頻單元基本構成圖

RF收發器

收發器是手機射頻的核心處理單元，主要包括收信單元和發信單元，前者完成對接收信號的放大，濾波和下變頻最終輸出基帶信號。通常采用零中頻和數字低中頻的方式實現射頻到基帶的變換；后者完成對基帶信號的上變頻、濾波、放大。主要采用二次變頻的方式實現基帶信號到射頻信號的變換。當射頻/中頻(RF/IF)IC接收信號時，收信單元接受自天線的信號(約800Hz～3GHz)經放大、濾波與合成處理后，將射頻信號降頻為基帶，接著是基帶信號處理；而RF/IFIC發射信號時，則是將20KHz以下的基帶，進行升頻處理，轉換為射頻頻帶內的信號再發射出去。

收發器領域廠家分為兩大類，一類是依托基頻平臺，將收發器作為平臺的一部分，如高通和聯發科（之前的德州儀器、NXP、飛思卡爾等已退出手機射頻收發器市場）。這是因?yàn)槭瞻l(fā)器與基頻的關系非常密切，兩者通常需要協同設計。另一類是專業的射頻廠家，不依靠基頻平臺來拓展收發器市場，如英飛凌、意法半導體、RFMD和SKYWORKS。后一類廠家中英飛凌和意法半導體都是為諾基亞定做收發器，英飛凌還為曾摩托羅拉和索尼愛立信定做3G時代的收發器。意法半導體的手機射頻業務則是全部圍繞諾基亞展開，沒有任何對外銷售的產品，只有諾基亞一個客戶。

收發器正朝集成化和多?；斑M(jìn)，集成化是因?yàn)槭謾C(jī)行家對持續降低成本的要求，絕大多數的廠家的收發器半導體制造工藝已轉換為RF CMOS，單模的收發器完全集成到基頻里。SILICON LAB和英飛凌是最早用CMOS工藝制造收發器的公司。高通在收購Berkana后，也大力采用RF CMOS工藝。一批新進射頻廠家無一例外都采用RF CMOS工藝，甚至是最先進的65納米R(shí)F CMOS工藝。老牌的飛利浦、FREESCALE、意法半導體和瑞薩仍然堅持用傳統工藝，主要是SiGe BiCMOS 工藝，諾基亞仍然大量使用意法半導體的射頻收發器。不過意法半導體在合并了NXP和愛立信移動平臺后推出基頻的能力大大增強。多?；菍?duì)廠家能力的挑戰，未來的3G、4G手機很有可能多模，支持WCDMA、LTE和WIMAX等多種技術標準，而實力不濟的廠家將會出局。

功率放大器（PA）

PA用于將收發器輸出的射頻信號放大，通常有三種實現方式：分立晶體管電路、單片微波集成電路（MMIC）和功率放大器模塊（PAM），分立電路是最古老也是最便宜的解決方案，至今仍在廣泛應用，一般選用的是成本較低的硅雙極器件。其主要缺點是手機制造商必須擁有豐富的射頻電路設計經驗，能自己完成PA的設計。因此對于超過1Ghz以上的系統的PA的快速開發，分立電路缺乏吸引力。而這正是MMIC的優勢所在，MMIC過去采用GaAs MESFET制造，現在多采用砷化鎵異質結雙極晶體管(GaAs HBT)工藝制造。在MMIC方案中，輸入一般不集成在芯片中，要求手機制造商掌握的射頻電路設計知識比較少。然而MMIC仍不能提供所有的功放功能，價格和效率在實際應用中也經常被必需的外部匹配元件而抵消。PAM則提供的是完全的射頻功能，采用功放模塊，手機制造商僅需要很少的射頻知識，從而最終降低了功放的成本。目前市面上的PAM采用的有雙極硅、LDMOS(橫向擴散金屬氧化硅)或GaAsHBT工藝，PAM的主要優點是可以結合不同的技術，從而容易增加新的功能。

功率放大領域則是一個有門檻的獨立的領域，也是手機里無法集成化的元件，同時這也是手機中最重要的元件，手機的通話質量、信號接收能力、電池續航能力都由功率放大器決定。一般廠家選定功率放大器之后，更換供應商的可能非常非常小。功率放大器領域主要廠家是RFMD、SKYWORKS、RENESAS、NXP、AVAGO、TRIQUINT、ANADIGICS。

前端模塊（FEM）
