隨著話音業務的成熟，對IP 和高速數據業務的支持已經成為移動通信系統演進的方向，也成為第代移動通信系統的主要業務特征。

　　然而，2G/3G 網絡對數據業務的支持有廣域低速的特征，為了實現高速數據傳輸，無線移動通信技術與技術相結合產生了無線局域網等無線接入技術，其應用已經成為高速數據業務的重要接入手段。但是，WLAN 的覆蓋范圍小，只能提供短距離（100 m 左右） 的覆蓋。

　　為了進一步提高數據的傳輸速率，實現信號的廣域覆蓋，提高通信的靈活性，運營商開始將目光轉向4G.考慮到多種移動通信系統將長期并存，因此為了提供更具有針對性的服務，中國移動提出了“2G、3G、4G、”四網協同的發展戰略[1].四網業務的融合對接入網的帶寬和性能有了更高的要求，傳統的接入網已無法滿足用戶不斷提高的帶寬和性能需求。

　　微波光子學充分利用光子學寬帶、高速、低功耗等優點來實現微波信號的產生、傳輸、處理和控制，以此為基礎的微波光波融合系統充分發揮了無線靈活接入和光纖寬帶傳輸?shù)母髯詢?yōu)勢，可以實現單純無線技術和光纖技術難以完成甚至無法完成的信息處理與傳輸組網功能[2-3].由此可見，基于光載無線（ROF） 系統的分布式天線網絡將在四網融合的接入中發揮極其重要的作用。

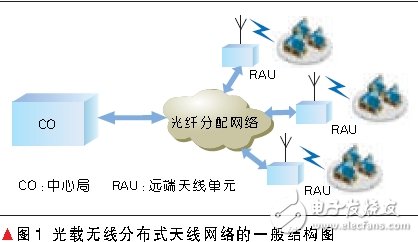

　　ROF分布式天線網絡的一般結構如圖1 所示。利用模擬直調光模塊將射頻信號調制到光載波上，經過光纖傳輸至遠端天線單元，然后利用光/電轉換和放大器放大后直接由遠端天線單元的天線發射進行無線覆蓋。該方式具有成本低廉、覆蓋廣泛以及控制靈活等特點，在礦井、隧道和鐵路等工程領域，以及商場、機場和會議中心等公共熱點區域都具有廣泛的應用市場，一些廠家已開始進行了模塊和系統的研制與推廣應用。

　　然而，目前的光載無線分布式天線系統成本較高。成本主要取決于系統中使用的光收發模塊。為了降低系統成本，我們基于商用的千兆以太網光組件，經過電路設計和改進實現了低成本、寬帶的模擬光收發模塊，為光載無線分布式天線網絡的推廣應用打下了基礎。此外，光載無線鏈路中存在很多噪聲，光學損耗衰減了射頻信號功率同時增加了噪聲指數（NF）。為了提高系統的性能，研究光損耗對光載無線分布式天線網絡的影響，具有十分重要的意義。同時，鏈路中的受激布里淵散射

　　也對傳輸性能產生不利影響，需要對其進行分析和抑制，以提高網絡性能。針對點到多點的多業務融合接入及分布式傳輸需求，本文提出了面向2G/3G/4G/WLAN 四網融合接入應用的副載波復用和波分復用（SCM-WDM）結合技術。

　　1.低成本、寬帶的光收發模塊研制

　　隨著無線業務不斷增加的需求，下一代的ROF 應用需要支持更高的工作頻率和更大的帶寬。同時，系統中，光收發模塊成本較高，是大規模應用的主要限制因素[4];另一方面，隨著千兆以太網（GbE） 技術的發展，商用千兆以太網光器件的調制帶寬高達8 GHz,為低成本ROF 的傳輸帶來了新的機遇。因此，采取商用千兆以太網光器件來設計低成本、寬帶的光收發模塊將是一個非常重要的工作。本文提出了一種基于商用千兆以太網光器件的低成本、寬帶收發模塊。

　　收發模塊主要由光學組件，射頻放大和偏置控制電路組成。發送端光學子組件（TOSA） 是針對10 Gb/s 應用、波長為1 310 nm、斜率效率為的分布反饋式（DFB） 激光器。接收端光學子組件（ROSA） 是針對10 Gb/s 應用、響應度為的光電探測器。為了簡化設計，設計使用激光器驅動集成電路來提供偏置電流進行自動功率控制（APC）。為了提高收發器的線性度，移去商用中線性度較差的轉阻放大器，并使用了100 Ω 的高精度電阻Rd 將電流信號轉換成電壓信號。

　　匹配激光器和驅動器是大帶寬、低損耗模擬光發送模塊設計中巨大的挑戰。為了達到寬帶和易于實現的目的，在TOSA 中采用了25 Ω的傳輸線系統以匹配激光器和驅動器。首先，切比雪夫多節傳輸線用于在頻率0.3 GHz~范圍內，將50 Ω 系統匹配到25 Ω 子系統。然后串聯一個20 Ω的電阻作為匹配電阻連接到激光器以吸收反射的能量。以這種方式，能夠很容易地實現匹配網絡，同時很大程度地提高調制效率。此外，在接收端的光學子組件中，采用100 Ω的傳輸線系統以匹配探測器和放大器。探測之后，將100 Ω的子系統匹配到50 Ω，并使用寬帶的低噪放大器（LNA）放大探測的射頻信號。項目研制的收發器模塊如圖2 所示。

項目研制的收發器模塊
