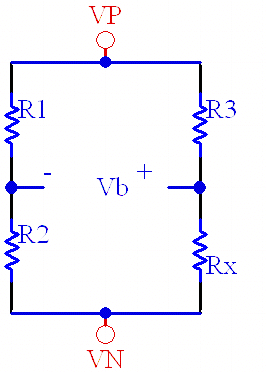

惠斯通電橋是一個非常有用的電路。當橋完全平衡時，右邊電阻相同，左側電阻（R1=R3,和 R2=Rx），橋兩端的電壓為零。但是，由于電阻一個小的變化，橋變得不平衡，出現一個電壓差?；菟沟请姌驊?yīng)用，例如應變計，壓力計，傳感器等各種設備.
差分放大器可用于提取共模信號，同時拒絕了所有的共模噪聲。作為一個非常小的信號變化可以從橋中提取，因為共模噪聲很容易被拒絕. 電橋電壓的計算方法如下： VB= Vin*[Rx/(R3+Rx)- R2/(R1+R2)] 如果R3=R1, 和 Rx= R2+delta, 然后 VB= Vin*[ (R2+delta)/(R1+R2+delta)-R2/(R1+R2)] 現在，如果我們假設delta比R1 + R2的小，那么 VB= ~ Vin*[delta/(R1+R2)] 因此，我們可以看到，橋電壓約成正比錯誤delta，由電阻總和除以一邊。 由于橋電壓，我們可以計算為一個未知的電阻值。 (R1+R2)*(R3+Rx)*VB/Vin= Rx*(R1+R2)+ R2*(R3+Rx) Rx*(R1+R2)*VB/ Vin + R3* (R1+R2)VB/Vin= Rx*R1+Rx*R2 - R2*R3- Rx*R2 Rx*R1 - Rx*(R1+R2)*VB/ Vin = R2*R3 + R3* (R1+R2)VB/Vin Rx = (R2*R3 + R3* (R1+R2)VB/Vin )/ (R1- (R1+R2)*VB/ Vin) |
