相信廣大的音響、電腦發燒友都有這樣的體驗吧：正在陶醉于強勁的音樂、迷人的電腦游戲，驚天動地澎湃的音響效果時是不是常被家人責罵？！實在太掃興了，插一副耳機到聲卡上，那聲音小得很，跟本沒法體驗驚天動地澎湃的音響效果。怎么辦？有辦法：我們可以制作一塊發燒級的單端甲類環繞耳機放大器?。∽屗M情地發揮耳機的極限效果吧??！為什么要用耳機聽音樂？這絕對不是單純的怕喇叭聆聽音量影響到其他人，事實上，一個性能普通的耳機，當搭配性能夠好的耳機放大器之后，其實所能展現的音質細膩度是遠超過一對數千、甚至數萬的音箱。理由很簡單，因?yàn)橥高^(guò)耳機聆聽時，可以完全免除周圍環境的影響，如房間內的反射、吸音，通通都是影響聆聽品質的關鍵要素。透過耳機，我們就可以輕易的免除這些阻礙音質表現的障礙，獲得最為逼真的音質表現！

   制作要點：利用電腦中的12V電源供電，音量、音調、環繞開關、耳機插座全在一個方向，整板的寬度不能超過14.5厘米，因?yàn)殡娔X光驅（CD-ROM）下面預留的兩格空位，每格約14.5╳ 4厘米，而且這兩格空位是可以拆卸的，我們就利用其中之一進行鉆孔作為本耳機的面板，這樣一來就方便我們的使用了。

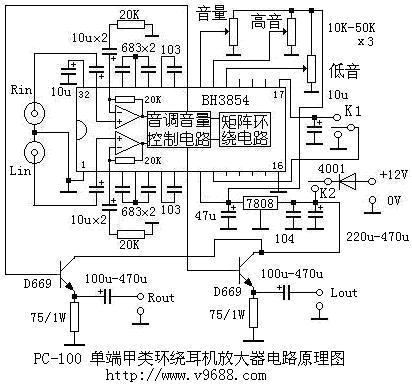

  制作原理：采用日本羅母公司（ROHM）的立體聲直流音量音調環繞電路BH3854做前級，左右聲道各用一只日立發燒音響中功率管2SD669作單端甲類輸出級，再配搭發燒補品元件組成，彩色照片及原理見下圖(圖中本耳機放大板在電腦的面板筆者用一張音響的彩色廣告裝飾)。

    BH3854是日本羅姆公司（ROHM）的立體聲直流音量、音調（高低音）、矩陣環繞電路，也可以用單片機進行串行控制，實現遙控功能。廣泛應用于CD機、收音機、電視機、錄音機等領域。BH3854的特性：低噪音、低失真（僅為0.03%）,輸入信號的放大倍數可以進行調整，外圍元件很少，工作電壓5.4-9.5V（推薦用8V），音調控制范圍-15dB至+15dB；BH3854的引腳功能：2腳、31腳是左右聲道信號輸入端，輸入阻抗47K，3腳、30腳是左右聲道內部放大器的負輸入端，4腳、5腳、6腳、27腳、28腳、29腳是左右聲道低音濾波器的引腳，7腳、8腳、25腳、26腳是左右聲道的高音濾波器引腳，9腳、24腳是左右聲道的信號輸出端，10腳是電源輸入端，1腳是模擬地，16腳是數字地，11腳是環繞控制端，21腳是低音控制端，22腳是高音控制端，23腳是音量控制端，17腳是3.8V輸出引腳，20腳是CK引腳，19是DATA引腳，18腳是LATCH引腳，12-15腳是數據引腳。關于BH3854的詳細應用資料可下載。

    原理分析：左右聲道音頻信號經BH3854的2腳、31腳進入內部的放大器后進入音調音量環繞電路，處理后由9腳、24腳把信號輸出給左右聲道的2SD669進行放大，經耦合電容輸送給耳機進行工作。注意：BH3854內部的放大器的放大倍數由外接電阻的大小決定，外接的電阻越小放大倍數越大（放大倍數太大會產生過載失真），外接的電阻越大放大倍數越?。ú唤与娮鐱H3854內部的放大器只起緩沖作用）。BH3854的9腳、24腳有4V的直流電壓，正好給左右聲道的2SD669進行甲類偏置電壓，使2SD669靜態電流約50mA,足可以驅動32Ω至300Ω的各種耳機！2SD669是工作在單端甲類狀態，信號的正負半波均由2SD669單獨完成，因此不存在交越失真，而且偶次諧波豐富，對音色有一定的潤澤作用，因而本耳機放大板很耐聽，同時2SD669是工作在50mA 的大電流狀態（一般的運放、耳機放大集成只有幾毫安），對付大動態的音樂信號輕而易舉獲得最為逼真的音質表現！發揮耳機的極限效果！

    BH3854的21腳是低音控制端，22腳是高音控制端，23腳是音量控制端，它們都是采用直流電壓控制，采用直流電壓控制的好處是控制過程沒有噪音，在這方面BH3854比LM4610好一點：BH3854是從最小的電壓起調，LM4610是從接近中間的電壓起調的（電位器要開到約一半才起作用，一些不懂的發燒友還以為有毛病呢?。?/P>

元件選擇：①線路板采用鍍銀的，并且注意輸入與輸出地的布線，這樣才不會有噪音出現，音量、音調、環繞開關、耳機插座全在一個方向，這樣方便使用；②為獲取最佳的音質，電解電容采用日本ELNA高速補品，無極電容用湯姆遜MKP電容；電阻用金屬膜的；③電位器采用雙聯的并聯使用，這樣耐用，且雙聯的固定夠力；④左右聲道的日立發燒音響中功率管2SD669要配對（5%以內），要加上散熱器；⑤耳機插座采用3.5mm,常用的就是這個規格，電源輸入插座采用電腦通用的D形的，這樣方便加裝。

    安裝使用：制作好檢查無誤后先用CD機試驗，接好線后不播放CD，插入耳機，把音量電位器開到最大，竟然一點電流聲都沒有，太好了，簡直就是沒通電一樣（注意：加裝進電腦中會有很輕微的本底噪音，這是電腦的問題）。加裝進電腦很簡單：在不通電的前提下拆開電腦的主機外殼，把光驅（CD-ROM）下面預留的兩格空位的其中一塊拆卸，然后按耳機放大板上電器、開關、耳機插座的位置大小進行鉆孔，把耳機放大板固定好后裝回電腦中，然后把電源接進來耳機放大板D形插座（電腦中有幾組12V+5V的，千萬別接24V的那組，最好用萬用表量一下），最后把音頻信號接進來，在電腦的聲卡上有音頻輸出（如是自帶聲卡的主板可以參考說明書，看不懂“雞腸”就從主機的后面接，如果信號過強請?jiān)谑褂枚鷻C(jī)放大板前用鼠標雙擊任務欄中的喇叭圖標，在彈出的菜單中把音量調小）。安裝好耳機放大板不要急于插入耳機使用，通電觀察十來分鐘看看會不會冒煙，如有請把電源開關關閉，檢查問題所在，排除后才可以用！為獲取最好的音質，每次使用時請先預先通電十分鐘左右，因?yàn)榧最惙糯笠幸稽c(diǎn)溫度音色最好！當然通電馬上就可以用，聽十來分鐘就會更好聽，使用時根據自己的喜好靈活多樣地調節高低頻與開關環繞（如果開環繞的話會有一種展寬聲場的包圍效果），注意：低頻不要調太高，因?yàn)锽H3854的低音是很利害的（比LM4610利害一點），調太高會失真反而不好聽。

聽音感受：通電十分鐘左右插入耳機使用，采用CD試音碟放進電腦的光驅（CD-ROM）中，第一段的打碎玻璃聲嚇了我一跳，雙手趕緊把耳機拿掉，因?yàn)槲耶?dāng)時音量開得很大！接著把音量關小后才繼續聽音樂，之后還聽了《蔡琴》、雨果的《情竹》等CD，聽了約四、五個小時，為什么？？還用問的！當然是好聽才會聽這么長時間的?。?/P>

本單端甲類環繞耳機放大器解析力出色，低頻控制相當好（收放自如），總體上層次感豐富，高頻纖細，美妙動聽，充分體現單端甲類電路的優點！細節表現得淋漓盡致、高音如絲般順滑，聲音質量非常純凈??！

如果你是開網吧的可以制作一批給每一臺電腦都裝上，這樣一來網友將會更喜歡在你處上網了，這可是提升顧客量的法寶呀！到時候可不要忘記謝謝我呀！

最后提醒仿造的發燒友注意：注意輸入地與輸出地在線路板上設計一定要分開到電源處才相連另外一定要按文中提及的元件選擇去制作（總體造價才幾十元）。這樣才能獲得好效果！本單端甲類環繞耳機放大器可以當前級使用，可對已有音響進行替換升級。如要組裝功放機可配搭甲類后級功放（例如美順ＭＥ－３０８純直流電流負反饋型甲類功放，電路原理圖在美順電子廠的網站http://www.v9688.com有）。
