本文介紹一套適合中學生電子愛好自制的高性能低成本的AV組合，為家庭面積十余平方至數十平方的客廳聽音感受更上一層樓。

    圖1為該AV組合原理圖，由信號切換開關、四路環繞聲處理電路由日本NEC公司的UPC1892作主信號及環繞、中置信號輸出，并作高低音調、音量、左右聲道平行、環繞效果控制及三種音場效果模式選擇；前方由3D音場效果處理擔任，處理后的信號由NE5532作線性放大去推動功放，末級由2塊TDA1514A及TDA1521作功率輸出。（功放也可用LM1875、LM4766、LM3886、TDA7294等）

    NE5532的應用發燒友已經精通，在此不必?cái)⑹觥?

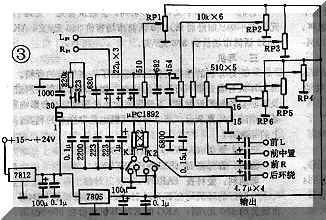

    UPC1892是日本NEC公司1995年推出的性能優異的四聲道環繞聲處理電路，該電路采用矩陣式移相環繞聲處理系統，可將雙聲道信號和單聲道信號分離出兩路主聲道信號和一路環繞聲道信號，一路中置聲道信號（筆者實際制作發現UPC1892的兩路副聲道其中一路信號為中置信號）。該電路設置有音樂廳、電影院和模擬立體聲及立體聲直通音場效果模式。電路內部設有環繞聲效果控制，主功放平衡，高低音及音量控制，各部分控制均采用直流電平控制，使電路的雜音減少到極低限度。UPC1892內部設有放大器、低通濾波、模式控制、移相、效果處理、補償吸收，音調、音量、平衡等電路。是一塊大規模集成電路，應用電路見圖3，典型工作電壓+12V，控制部分用+5V。音效模式控制由UPC1892的7、8腳高低電平編程控制。各電位器功能如下：RP1為后環繞聲道效果控制，RP2為前置左右聲道平衡控制，RP3為前左右聲道音量控制，RP4為前中置聲道的音量控制，RP5、RP6分別是前左右聲道的低、高音音調控制。撥動K1K2的作用為：K1高電平、K2低電平為音樂廳模式，K1低電平、K2高電平為電影院模式，K1K2均高電平為模擬立體聲模式，K1K2均低電平為立體聲直通狀態。

    由于UPC1892的前方聲道的空間感信息不強，因而采用3D音場效果處理將前方聲道的空間感信息進行三維佳化加強處理，這樣巧妙的組合使聆聽者實現了聽音位置不再受限制，并且音樂的空間感十分強，同時又解決了3D音場效果處理缺乏后方聲場的不足之處。營造出的聲場非常寬闊，現場感極佳，甚至感覺不到揚聲系統的存在。3D音場效果處理的制作圖見圖4，詳細原理見本刊98年5月出版第5期第   頁文章。對于擁有功放機的發燒友可將UPC1892與3D音場效果處理加裝進去，令功放成為AV發燒組合。

    該AV系統若需更震撼還可增加超重低音輸出：利用NE5534等單運放作低通濾波器并增加超重低音功放電路及超重低音音箱。（超重低音處理最好用M51134P）

    本AV組合前方聲道用飛利浦公司專為數字音響而設計的TDA1514A功放電路。一般幾十平方的家庭有“黃金功率”30W左右的音響器材最為適中。TDA1514A輸出功率POut=50W（THD-0.08%）：VP=±27.5V；轉換速率：15V/μs，信噪比85dB，紋波抑制：75dB，TDA1514A電路設有等待、靜噪狀態，具有過熱保護、短路保護、功率管安全工作區保護以及靜電放電保護。低失調電壓，高紋波抑制，而且熱阻極低。應用電路如圖5所示，該電路的特點：采用恒流負反饋式和具有直流伺服系統。用線性元件電阻RA（0.5Ω2W）把流過揚聲器音圈的電流取樣反饋給功放輸入端，使放大器以固定電流方式驅動負載，揚聲器受電流控制振蕩而發聲。特點是當重放頻率到了低頻及諧振峰附近時，恒流式電路增強了低音的力度和高音的解析力，使整個系統的重放音色聽起來豐滿厚實又清晰明快，很有電子管功放的韻味。

    直流伺服電路主要是用來精確修正TDA1514A電路在取消負反饋的對地隔直電容后，輸出端直流電位的漂移。

    中置及環繞聲道用飛利浦公司生產的高保真功放集成TDA1521作15W×2的功放電路，其制作簡易，外圍元件僅需幾個（見圖6），環繞聲道的兩只音箱均并接在TDA1521的環繞聲道輸出即可。

    采用集成功放最大的優點是立體聲平衡度好，且大批量的一致性有充分保證，在可靠性及性價比方面均遠優于分立元件功放。至于元作選擇方面一定要優質的：電阻用五色環金屬膜電阻，電容宜用高級電容及CBB聚丙烯無感電容，集成電路要用正品的。

    電源部分：為了能有效的提高整機的瞬態特性和高頻特性，前后級電源要分別供電。實踐證明前置級電路電源特性對整機的重放特性有著重要影響，因此前置級NE5532應使用有源伺服電路。功放級的整流濾波電源板及喇叭保護板等，可以自制，相信廣大發燒友已經精通，不必多說。

    組裝方面，目前市面上有功放機箱出售，也可以郵購得到。具體視不同的機箱有不同的方案。組裝完畢檢查無誤即可試聽。試聽時MS381置于空間音效處理狀態，UPC1892則置于音樂廳、電影院或模擬模式（具體視需要而定），單聲道信號（如錄像、雙語選擇的故事片），則用模擬立體聲模式。

    組裝完畢，筆者試播影碟《斷箭行動》，該片屬于那種情節驚險、場面宏大，是采用全新的杜比AC-3全數碼方式的佳碟。筆者將UPC1892的工作模式撥至電影院模式，觀賞過程中那種感受，不是親身體驗也難形容感受，碟片中直升飛機墜毀爆炸時機尾螺旋漿掃過地面時，聲音直向面前掃來，使人大吃一驚……飛機的轟鳴聲由遠而近，從頭頂飛過的轟鳴聲，音效非常逼真……在狄堅開啟核彈后這幾分鐘韋利希爾與鍬堅在火車廂上的打斗聲，火車相撞后引起油涌爆炸聲……聲像定位準確，使整個觀賞過程中現場感十足，驚險的場面、爆炸聲非常之具沖擊力和震撼感！
