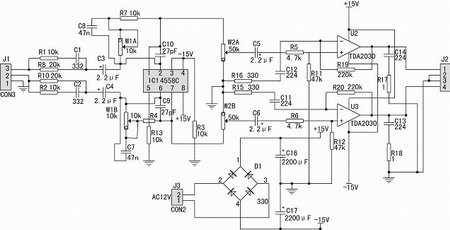

我做了一有源電腦功放，其效果很好，這些電路對初學者和喜歡自已動手的人來說值得一試。本電路印刷電路板是經過設計優化，具備可操作性，只要布線按照這個樣式，一定可設計出滿意的電路，當然多加些地線，其效果將會更好。整機電路如下圖所示。

       本電路印刷電路板采用單面板布線，電路用protel軟件優化繪制，并經過多次實際制作調整，著重解決電路本身雜音，電路的輸入和輸出線分別從電路兩邊進出，元件的位置和大小都經過認真考慮，特別是走線設計，充分考慮了元件特點，提高了電路輸入和輸出質量。

PCB正面圖

       上圖1、圖2是電路板走線面圖，注意兩個圖面正好相反，實際制作時要注意它們的關系。

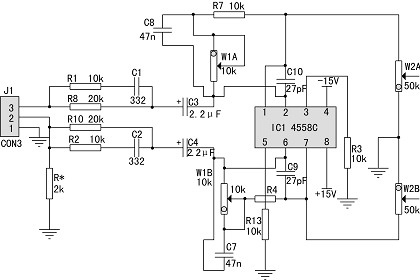

       上圖電路前級中J1是雙聲道輸入端，R8和R10是輸入電阻20k，R1和R2、C1和C2用于改善音調，R7、W1、C8、IC1組合成反饋式音調調節電路，C10作超音頻濾波使用，有時可不安裝使用，W1取5k~10k用作音調調節，電路IC1作前置放大，③腳為正相輸入，②腳為負相輸入，①腳為輸出，采用雙12V~15V電源，可在輸入端增加R*改善空載噪音，可取值500~5k等。

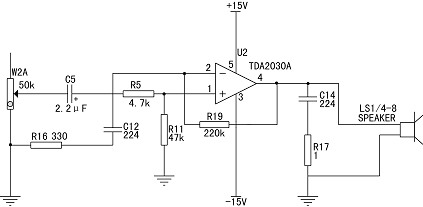

       上圖電路后級采用TDA2030A作功率放大電路，用雙12V~15V電源供電，可提供10W以上功率，其中W2為音量調節器，R16和R19決定放大倍數，R11是防零點飄移。也可去掉C5（短路C5）來防零點飄移，如果不接R11，則輸出直流電壓可能變化，直到不能放大。其阻值可考慮為20k~100k。

       根據原理圖從左到右各元件列表如表1，其中左右聲道對稱元件放在同一方格中。

    上左圖是成品板元件面圖片，所有元件除電容盡量用無極性電容外，其它元件只要電壓滿足要求一般都可使用。
