PON網絡中視頻業務傳送過程中的拉曼串?dāng)_

G.983系列標準描述了一類PON網絡,這些網絡基于波分雙工和時分復用技術[1]。通常人們稱這些網絡為寬帶PON（即BPON）,BPON具備數字傳輸?shù)哪芰?速率從155Mb/s到1244Mb/s不等。這些網絡是第一種被定義為專業數字式的網絡,具有兩個波長：1310nm用于上行鏈路,1550nm用于下行鏈路。

?????? 自從基本的G.983.1系統問世以來,人們越來越明白視頻覆蓋業務將成為一種頗有價值的業務。由于視頻業務從傳統意義來說是一種廣播業務,因此為PON系統增加一個廣播通道就顯得非常實用和便利。后來的G.983.3標準決定使用WDM技術[2],國際電信聯盟（ITU）公布的G.986.3建議提出了通過波長分配提高服務能力的寬帶接入系統（參看圖1）。這個建議指定1490nm波長用于下行的語音和數據信號,1550nm波長用于下行的視頻信號,1310nm用于上行的語音和數據信號。下行數字發射波長范圍一般是很窄的,從最初的100nm寬變成更小的20nm寬,中心波長為1490nm,而上行波長范圍依然在以1310 nm為中心的100nm區域內。

?????? 新的波長分配方案提出了一對被稱為“增加帶寬”的應用,包括密集波分復用（DWDM）點對點覆蓋業務,以及一種廣播視頻覆蓋業務。利用波長來完成所承載視頻業務的傳播,然而,這種標準（G.983.3）并沒有規定精確的波長、功率電平以及信號模式。因此,這等于說由系統供應商來定義視頻業務傳送時的信號參數。

?????????????????????????

?????? 綜合各方面因素的考慮,波長分配方案是最好的。許多網絡設備和器件制造商已經接受了ITU的G.983.3建議。因此,今天許多光纖網絡運營商都正在安裝這種系統,這些系統由光線路終端（OLT）、光網絡終端（ONT）、WDM耦合器和1×N分波器組成（圖1）。

?????? G.983.3方案中的“增加帶寬”處于EDFA從1530nm到1560nm通帶區域內,這就允許使用廉價的放大器來覆蓋波長,這對視頻傳輸?shù)膱龊隙跃惋@得尤為重要。不僅如此,G.983.3標準也可以在B-PON下行波長和覆蓋波長之間形成一條很寬的保護波段,從而使濾波隔離地更容易些。

?????? 無論如何,任何波長分配計劃都會在150nm范圍內放置2個下行波長,這樣互相之間就產生了拉曼效應。作為G.983.3系統里的一個事實,我們將分析這種效應對PON系統的實際影響到底如何？

?????? 2、理論

?????? G.983.3系統中的情形是這樣的：數字信號（1490nm波長,功率大約為0 dBm）扮演著模擬視頻信號波長（C波段波長,功率大約為17 dBm）的拉曼泵浦的角色。這種效應已經由Phillips [3]用公式表示出來。其關鍵結果串?dāng)_率（CCR）由公式一表示。由于拉曼效應具有低通（low-pass）特性,因此越低的視頻通道性能降級地就越厲害。

?????

?????? 從表一我們可以看到詳細參數定義。起源于一個NRZ信號光譜的數字信號有效調制指數mint表示為：

??????

?????? 應該要說明的是公式2是近似的表述,而不是完全相同的表述。在這里,公式2發現調制指數mint通過一個因子被夸大,因此也就過高地估計（overestimates）了CCR數值（達到5dB）。這可以通過計算總的數字信號功率來證實上述推斷。我們

也因此證明我們的公式2是正確的,在以下的計算里我們將采用這個公式。表一提供了所有使用過的參數值。

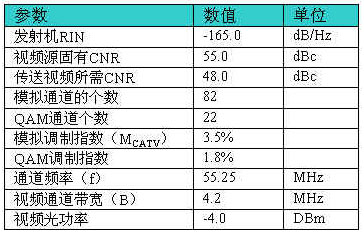

?????? 表一：完整的參數列表

?????

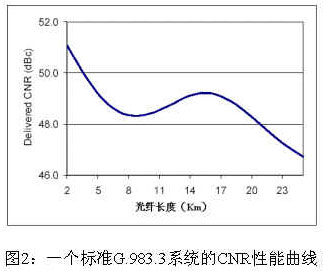

?????? 通過給予的這些參數,我們可以計算出給模擬視頻信號造成的所有CNR劣化。理解CNR與鏈路距離之間的關系是十分重要的,因為無論是接收功率還是拉曼干涉都與距離有很大關系。相關結果顯示在圖2中。在這里,損耗誘導降級與拉曼誘導降級（degradation）之間達到了一種平衡。圖中顯示,CNR曲線在感興趣的距離上都比較平坦,可以預期對業務的影響是比較小的。

???????????????????????

?????? 在那些需要額外盈余的地方,有一種非常簡單的方法來減少拉曼效應所帶來的影響。由于拉曼影響僅存在低通道領域,因此增加這些通道的調制指數就可以擺脫拉曼效應的影響。

?????? 在北美地區,只有通道2到6（channels 2 through 6）屬于低波段區域,通道7（channel 7）高于108MHz,比通道2高兩倍。因此通道7和更高的通道都不受拉曼干涉的影響。

?????? 3.試驗

?????? G.983.3覆蓋系統的性能已經通過一個商用三工器（triplexer）在實驗室得到驗證。視頻發射機包含了一個能產生82個模擬通道的矩陣發生器,一個摩托羅拉GX2外調制1550nm發射機和一個EDFA放大器。數據發射機是采用了量子橋（編者注：該公司已經被摩托羅拉收購）QB5000 OLT (NRZ 622 Mb/s)中的1490nm下行發射機代替。這兩個發射機都通過衰減器來將其輸出功率控制在要求水平,接著再耦合進一根單獨PON光纖上,該光纖配有WDM器件。而光纖支線（feeder fiber）是10公里長,非常接近拉曼效應最壞情況下所對應的的光纖長度。在光纖的輸出端連接一個分路器（splitter）,接著再增加一個衰減器來控制傳送到ONT triplexer上的視頻功率。在所有的狀況下,模擬視頻功率控制在–4.5 dBm左右,這對系統而言是最理想的靈敏度。

?????? CNR,CSO以及CTB性能指標通過在整個波段隨選一個通道來測量的。在所有的情況下,CSO和CTB都處于高50領域,因此不會產生失真。對通道CNR測量的結果顯示表二上。一共有四種情況,第一種情況是在完全沒有數據信號的狀況下進行視頻操作,所有的通道性能表現都是很好的。注意甚高通道都低于48 dBc,不過我們發現這主要是由triplexer電路的輸出段額外RF損耗引起的,而不是光信號本身的原因。

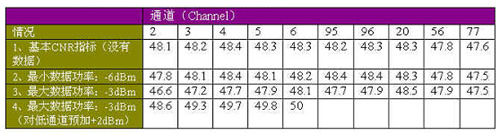

?????? 表2：G.983.3系統在四種不同情況下的CNR測試結果

???

?????? 第二種情況是數字功率為–6 dBm（在實際應用中最低的）。只有通道2出現了性能降級,其他通道依舊工作在令人滿意的48 dBc CNR上。當光纖長度達到10公里,拉曼效應增大,這也是理論上所預期的。第三種情況是數字功率運行在–3 dBm（在實際應用中的最高點）,在這種情況下,我們發現低通道受到拉曼串?dāng)_的嚴重影響,它們的CNR值也降到48 dBc以下。注意這種情況比實際中最差情況更糟糕一些,實際最差的情況是10公里處的視頻功率為-2dBm。在本次試驗過程中,視頻水平（video level）比我們在野外實際測量的要低2.5dB,因此,本次測試是有一定實際意義的。

?????? 第三種情況跟第四種情況類似,只不過在第四種情況里,那些受影響的低通道都被預先補償了2dB。這增加了信號的強度,使這些通道的CNR值恢復到48 dB以上。我們注意到這并沒有給發射機性

能造成不適當?shù)挠绊憽５谒姆N情況最后證明了G.983.3系統在最糟糕的狀況下仍能通過對低通道的預加重來優化系統性能。
