當某一路有呼叫信號輸入時，該信號會被送到編碼器（74LS148）中進行編碼，編碼器信號經過反相器（74LS04），經驅動芯片（CD4511）輸出到顯示電路，顯示這一路的編碼。同時觸發單穩態電路，產生2s的高電平，使多諧振蕩器工作，使LED和蜂鳴器產生2S警報信號，報警狀態可以通過手動按鍵消除。 八路呼叫器的電路主要由編碼/鎖存/譯碼/顯示電路、單穩態電路、報警電路/手動控制電路組成。 其中，CD4511是自帶鎖存功能的七段數碼管驅動芯片。

　　1.編碼/鎖存/譯碼/顯示電路

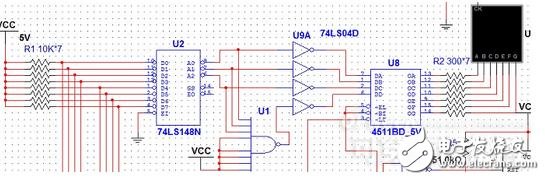

　　電路結構及工作原理：電路由按鍵、8-3線優先編碼器74LS148、反相器74LS04、驅動器CD4511、七段數碼管及保護電阻構成。 當J1至J8中某一個按鍵按下時，表明該路有呼叫。在74LS148的輸出端有相應的編碼（反碼）輸出。通過反相器輸入CD4511譯碼驅動數碼管顯示相應的按鍵數。例如，當J3按鍵按下時，表明J3所在的這一路有呼叫，這時J3的低電平輸入74LS148進行編碼。經反相器74LS04反相后輸入CD4511譯碼驅動，數碼顯示器顯示數碼2. 顯示電路只需要將CD4511鎖存端EL連接到單穩態觸發器輸出端，即可實現顯示電路顯示相應時間（EL高電平鎖存）。注釋： 因為74LS148只能編碼0—7，而使用74LS30（8與非）經反相器連接CD4511 A4引腳，可將輸出的“0”的以“8”顯示在數碼管上。

　　2 延時2S報警電路

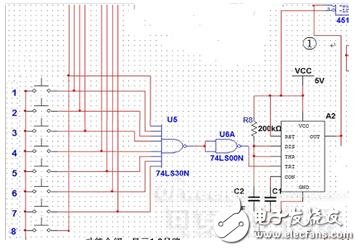

　　電路結構及工作原理：電路由按鍵、8與非門74LS30、單穩態電路、與非門74LS04、反相器、多諧振蕩器、LED和蜂鳴器組成。 當J1至J8中某一個按鍵按下時，表明該路有呼叫。使得74LS30輸出高電平，經反相器，產生低電平觸發單穩態電路，產生2S高電平延時，經兩個反相觸發多諧振蕩器4 RST引腳，使其振蕩，從而控制LED和蜂鳴器工作，產生警報。 其中，手動消除警報電路，由鎖存器74LS374，與非門74LS00構成，在2S期間可手動使多諧振蕩器4 RST引腳置低，從而不工作，即消除警報。

　　3 報警電路/手動控制電路

　　電路結構及工作原理：電路由按鍵、2輸入四與門74LS00、六反相器74LS04、三極管、LED發光二級管以及保護電阻構成。 此處LED燈極為模擬的簡要報警裝置。當按鍵按下時低電平輸入經反相器使其清零，LED燈熄滅。 其中J9、R17、VCC、GND實際中被74LS374等效代替，實現2S期間手動消除警報功能。

　　點評分析：

　　本設計的主導思想是設計一個當病人緊急呼叫時，產生聲音信號提示，并顯示病房編號，然后根據病人病情優先級別處理，當多人呼叫時，病情嚴重者優先。對于此電路，設計時要熟悉74LS148、74LS374 、CD4511、共陰極數碼管、555、74LS30 或74LD686、74LS00、7805等集成芯片的功能表及相關參數和引腳圖，同時掌握穩壓電源的整流、濾波、穩壓工作原理并懂得電路設計，最后要靈活運用Multisim仿真軟件檢測模塊功能。
