3.3 輸出濾波器

　　變壓器副端整流橋的最高電壓為1000V。二極管耐壓應大于1000V，選擇36MB160A。整流電路中的電容一般采用電解電容，起到平滑濾波，減少直流電壓中的交流成分。如果選擇的濾波電容太小，濾波后的直流電壓脈動會較大，為了得到所要求的輸出電壓，需要較大的占空比調節范圍和過高的閉環增益，濾波后的直流電壓最小值也比較小，要求高頻變壓器原副邊匝比變大，并使開關管中的電流增加，輸出整流二極管的反向電壓增加；如果選擇的濾波電容太大，充電電流脈沖寬度變窄，幅值增大，導致EMI增加。由于高頻變壓器的輸出電壓紋波頻率較高，可以選擇較小的濾波電容值。電阻R3和電容C3串聯構成吸收電路，電感L1和電容C4起濾波作用。經計算，R3=4.7kΩ/2W，C3 =1000pF/3kV，C4=0.01μF/3kV，L1 =2mH。

　　3.4 高壓起輝電路

　　脈沖氙燈通過高壓起輝電路提供的高壓擊穿氣體，使氙燈內氣體擊穿。常閉觸點繼電器S閉合時，穩壓管D10被短路，電容C6充電至600V，充電完畢后繼電器S斷開，穩壓管D10給電容C5 充電，直至雙向觸發管D11導通，從而可控硅VT1導通，電容C6和耦合電感L3發生串聯諧振，使耦合電感L4兩端產生高的起輝電壓，脈沖氙燈內氣體被擊穿。

　　D10的穩壓值為50V。雙向觸發二極管D11的觸發電壓為35V。電阻R7=510Ω和R8=4.7kΩ串聯分壓。R5起分壓作用。電阻R9限制電容C6的充電電流。C6的耐壓值應大于1kV，取C6=1μF/1200V。電阻R6=3.6kΩ、R10=22MΩ為電容的放電電阻。L2為限流電感，取值1μH。L3=48μH，L4=6.5mH。二極管D12、D13提供諧振回路。

　　3.5 控制電路設計

　　控制芯片UC3825的集成度很高，電路設計主要針對外圍電路參數進行。外圍電路包括電壓誤差比較補償網絡、振蕩輸入、限流保護、輸出尖峰電壓吸收電路。UC3825采用峰值電流控制模式，電壓誤差反饋作為電流峰值的給定，與采樣電流進行比較，生成PWM驅動信號。

　　控制電路如圖4所示。此電路按照最大輸出占空比設計，因此，芯片的同相輸入端2通過限流電阻R11連接參考電壓輸出引腳16，反相輸入端1則連接地。引腳5的時基電阻R14和引腳6的時基電容C12決定輸出信號的頻率f和最大占空比DMAX。輸出引腳11和14分別輸出有死區時間互補的PWM驅動信號。限流電阻R17=R18=100Ω，電阻R19=1kΩ，穩壓二極管D18為18V，構成尖峰電壓吸收電路。

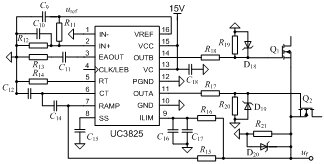

圖4 控制電路

　　(1) 振蕩參數選擇

　　UC3825的振蕩器是鋸齒波形，由RT管腳連接的電阻值和CT管腳連接的電容值確定的電流大小決定輸出鋸齒波的上升沿時間。鋸齒波的下降沿時間決定輸出死區時間[7]。最大輸出占空比DMAX由R14的值確定，根據PWM的輸出頻率f=50kHz和最大占空比DMAX=0.92來計算C12的值。由公式計算得：

?

　　(2) 限流保護設計

　　限流保護信號采樣于主回路功率開關器件Q1、Q2上的瞬時電流，穩壓二極管D20為3.6V，采樣電阻R21=0.5Ω/2W上的電壓對電容C16和C17充電。當充電電壓大于內部限流電壓1V時，芯片UC3825降低PWM脈沖的占空比限制主回路的電流峰值；當充電電壓大于內部保護電壓1.2V時，芯片UC3825關斷PWM脈沖輸出，器件自鎖。限流電阻R16=1kΩ，C16=1000pF，C17=330pF。

　　3.6 預燃檢測電路

　　圍繞電壓比較器LM311構成的檢測電路如圖5所示。預燃之前，預燃反饋電壓uf近于0 V；預燃之后，預燃反饋電壓uf大于0.2V?；鶞?zhǔn)參考電壓uref為5.1V，通過電阻R23和R24的分壓得到0.2V，取R23=24kΩ，R24 = 1kΩ。電阻R22=47kΩ與電容C19=1μF構成低通濾波器。電容C20濾除因布線和器件放置等原因引起的干擾。

圖5 預燃檢測電路

　　電壓比較器的輸出端接入上拉電阻R26=10kΩ，當電壓uf小于電壓0.2V，脈沖氙燈未預燃，比較器輸出為低電平，同時常閉繼電器S斷開；當電壓uf大于電壓0.2V，預燃成功，比較器輸出為高電平，同時繼電器S閉合。R27=4.7kΩ起限流作用，電容C21=0.1μF為電源濾波電容。

　　4 試驗結果及分析

　　4.1 起輝階段試驗結果及分析

　　功率開關器件Q1、Q2的驅動波形如圖6(a)所示。通電后，脈沖氙燈的等效電阻很大，相當于負載開路，電路處于未工作狀態，變壓器的副端功率為零。原端電流很小，約0.1A?？刂菩酒琔C3825輸出最大占空比的有死區時間的互補PWM驅動信號。此時，高頻變壓器的原端電壓很高，如圖6(b)所示。電感L3兩端的諧振電壓波形如圖6(c)所示，第一個脈沖電壓大于600V。晶閘管VT1導通后，充電電容C6和耦合電感L3發生串聯諧振，諧振電壓突然加到電感L3兩端，直至電能消耗完畢。此時，脈沖氙燈內的氣體電離導通。

(a)?????????????????????????????? ????????? (b)

(c)

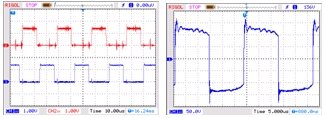

圖6 起輝階段試驗波形：(a) 功率開關器件的驅動波形；(b) 變壓器原端電壓波形；(c) 電感L3兩端諧振電壓波形。

　　4.2 預燃階段試驗結果及分析

　　起輝完成后，脈沖氙燈導通，高壓啟輝電路停止工作。其等效電阻急劇減少，相當于負載短路，控制芯片UC3825調節輸出PWM驅動信號，系統進入了閉環控制，如圖7(a)所示。變壓器原端電壓下降，如圖7(b)所示。推挽變換器輸出預燃電壓維持脈沖氙燈工作時的維持電流。此后，燈的等效電阻逐漸達到穩態并保持恒定。起輝預燃后的實物圖如圖8所示，四路并聯的脈沖氙燈同時工作。

(a)?????????????????????????? ?????????? (b)

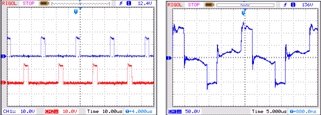

圖7 預燃階段試驗波形：(a) 開關器件的驅動波形；(b) 變壓器原端電壓波形

圖8 脈沖氙燈預燃實物圖

　　5 結論

　　本文為滿足道路檢測車上的脈沖氙燈工作的需要，設計并研制了一種新型脈沖氙燈起輝預燃電源。根據脈沖氙燈起輝預燃時氣體放電的特點，采用UC3825控制芯片控制的推挽變換器和高頻變壓器構成預燃電路以及利用串聯諧振原理實現高壓起輝。對于我們采用的Ф7×120mm四個并聯脈沖氙燈，單個脈沖氙燈預燃電流穩定在100mA，脈沖氙燈兩端的預燃電壓在250V。該電源具有結構簡單、輸出穩定、體積小、重量輕、效率高。試驗結果表明，該電源工作可靠，運行穩定，具有很強的實用價值。
