ADP1650具有出色的靈活性，提供可編程 I?C 兼容接口、可編程手電筒和閃光燈電流模式（一個 LED 的電流最高可達1500 mA）、兩路獨立的 TxMASK1 輸入以及一個4位 ADC。在典型電池電壓下，效率高達85%（峰值90%），可降低閃光期間輸入電池電流的高電平，并限制手電筒模式下消耗的電池電流。ADP1650采用超緊湊型2mm × 1.5mm、12引腳 WLCSP 封裝，可降低 PCB （印刷電路板）要求。

　　ADP1650在不到17mm2 的面積上集成可編程1.5MHz 或3.0MHz 同步感性升壓轉換器、1mm 高小型低成本、1μH 功率電感以及0603尺寸輸入和輸出電容，實現了完整的高功率閃光燈設計。這款新型 LED 驅動器在整個電池電壓范圍內都能高效的工作，可以最大限度地提高輸入功率到 LED 功率的轉換效果，并使閃光時的電池電流消耗降至最低。ADP1650設計采用供閃光燈使用的有限電池電流工作，能夠輕松連接最新的圖像傳感器和處理器，以便在低光照環境下拍攝畫質出色的圖像。

　　圖1 ADP1650功能方框圖

　　兩個獨立的TxMASK輸入在功率放大器電流激增時快速降低閃光LED電流和電池電流。I2C兼容接口可對定時器、電流以及用于運行監控和安全控制的狀態位回讀進行設置。

　　ADP1650采用12焊球、0.5mm引腳間距的封裝，工作在40℃在+125℃的結溫范圍內。

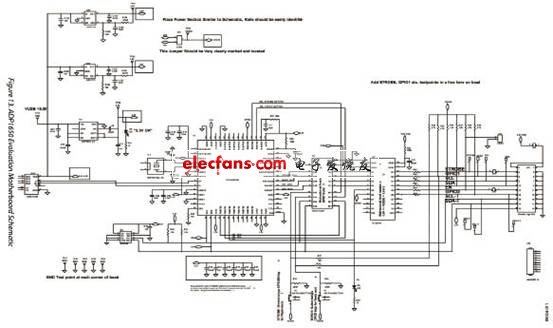

　　圖2 ADP1650 評估板主板電路圖

　　ADP1650主要特性

　　超小型解決方案

　　- 小型2mm×1.5mm、12焊球WLCSP封裝

　　- 小尺寸的1mm厚、1μH功率電感

　　- LED電流源用于本地LED接地簡化的從/到LED的布線改進的LED散熱

　　- 同步3MHz PWM升壓轉換器，無外部二極管

　　高效率：峰值效率為90%

　　- 在閃光時，降低輸入電池電流的高電流水平

　　- 在聚光模式下限制電池電流消耗

I2C可編程

　　- 單個LED在閃光模式下的電流最高為1500mA，在所有情況下具有7%的精度

　　- 在聚光模式下的電流最高值為200mA

　　- 可編程的直流電池電流限制（4個設置點）

　　- 高達1600ms的可編程閃光定時器

　　- 低VBAT模式自動降低LED電流

　　- 4位ADC用于LED VF、管芯/

　　圖3 ADP1650 評估板外形圖

　　LED溫度回讀

　　控制

　　- I2C兼容控制寄存器

　　- 外部 STROBE和聚光輸入引腳

　　- 2個發射掩碼（TxMASK）輸入

　　安全性

　　- 熱過載保護

　　- 電感故障檢測

　　- LED短路、開路保護

　　ADP1650應用

　　帶有拍照功能的手機和智能手機

　　數碼照相機、便攜式攝像機和PDA

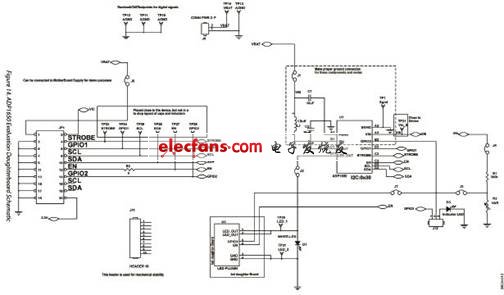

　　圖4 ADP1650 評估板子板電路圖

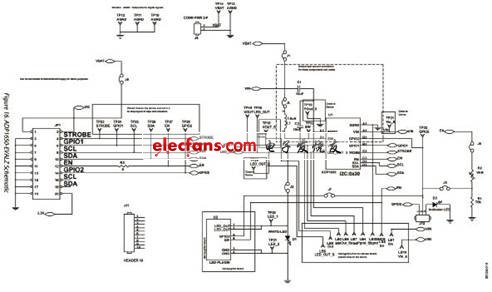

　　圖5 ADP1650- EVALZ電路圖

　　ADP1650評估板

　　該評估系統由母板、子板和LED子板組成。母板提供來自PC USB端口的I2C信號，并生成I/O電壓和數字高、低信號用于子板。針對過溫度測量，可將子板直接插入母板或通過帶狀電纜連接到母板。

　　母板帶有一個3.3V的穩壓器和一個2.8V/1.8V的穩壓器，用于VDDIO。子板包含跳線和測試點，可以很容易地實現對閃光驅動IC的評估。

　　ADP1650-EVALZ評估套件包括：

　　電纜：電源（紅/黑）、USB、2× 電流測量

　　采樣：5個ADP1650器件、2個FDSD3012電感

　　LED板：OSRAM LUWF65N、LumiLEDs PWF-4

　　應用

　　可廣泛應用于汽車照明、特控照明、商務照明、路燈照明、家用照明、景觀照明、背光源等LED照明環境。
