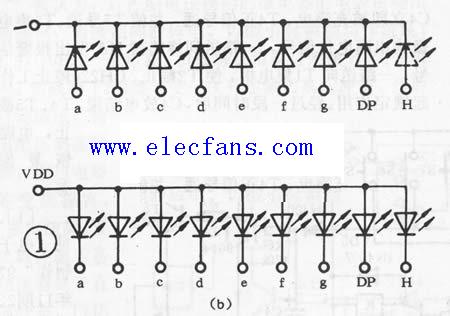

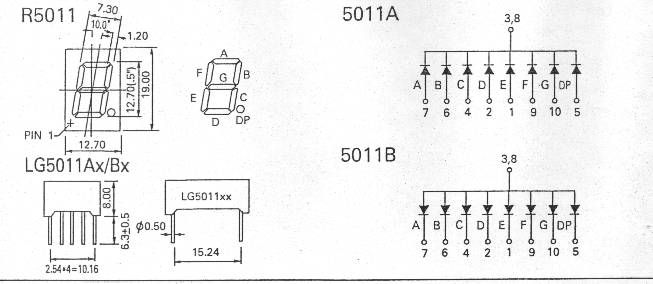

數碼管管腳圖，可以忽略型號，基本通用。
0.5寸單聯共陰高亮紅色數碼管

數字對應數碼管顯示控制轉換字節
（共陰編碼）
顯示－－HGFE,DCBA－－編碼
0     －－0011,1111－－0x3F;
1     －－0000,0110－－0x06;
2     －－0101,1011－－0x5B;
3     －－0100,1111－－0x4F;
4     －－0110,0110－－0x66;
5     －－0110,1101－－0x6D;
6     －－0111,1101－－0x7D;
7     －－0000,0111－－0x07;
8     －－0111,1111－－0x7F;
9     －－0110,1111－－0x6F;
共陽為編碼取反即可，
接線為高低端口對應接法。

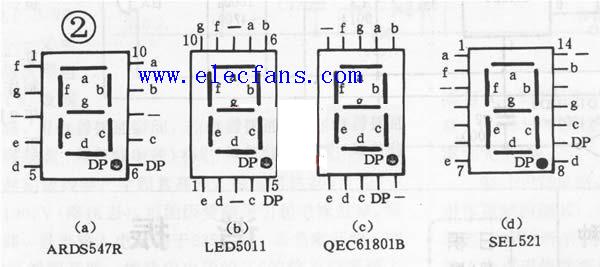

備注：第一腳的識別很簡單，看管腳的底部，有一個方塊型的就是第一腳?；蛘哒妫ň褪秋@示那面）超你，左下角第一個為第一腳。
