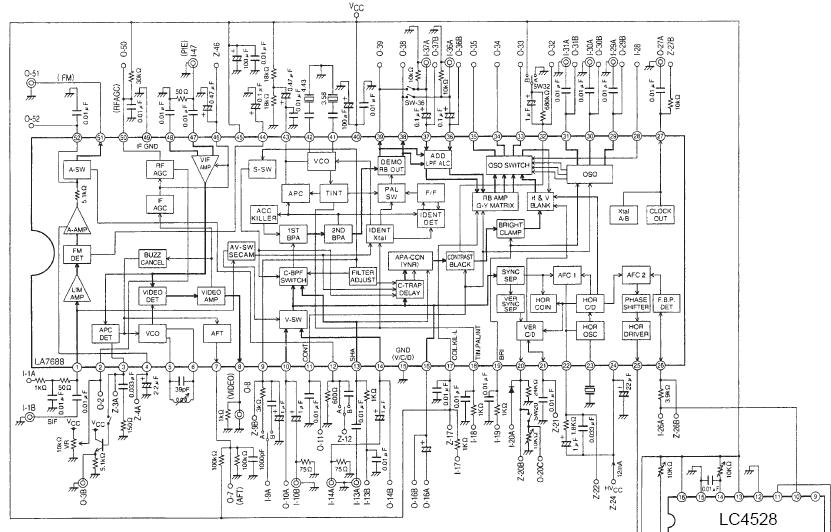

點擊下載此芯片資料:la7688引腳功能

1  伴中入AV切換SECAM切換 3.4/2.2(AV/TV)
2  RF AGC調(diào)整      2.5
3  APC1濾波器      3.8
4  音頻濾波        3
5  壓控振蕩        7
6  壓控振蕩        7
7  AFT輸出         3.3
8  全電視信號出    3.4
9  S-VHS開關(guān)       3.6
10 內(nèi)部視頻入      3.7
11 對比控制        1.9-4.4
12 外部音頻入      3.4
13 銳度控制.S-VHS色入 1.6
14 外部視頻入      3.5
15 地              0
16 視頻出          3.3
17 色度控制.消色   0.9-3
18 N制色調(diào).P/N切換 0/2.6
19 亮度控制        1.6-4
20 場輸出          4.3
21 50/60識別出     1/3.6
22 行AFC1濾波      4.6
23 503K晶體        4.1
24 行電源          7
25 行輸出          0.9
26 行逆入.沙堡出   1.3
27 電臺識別出      4.7/1.2
28 字符消隱        0.2
29 外部B入         0.1
30 外部G入         0.1
31 外部R入         0.1
32 黑電平濾波      3
33 B出             2.3
34 G出             2.3
35 R出             2.3
36 延時B-Y入       2
37 延時R-Y入       2
38 B-Y出           4
39 R-Y出           4
40 電源            7.7
41 外接3.58晶體    1.4/3.6
42 外接4.43晶體    3.8/1.4
43 APC濾波         4
44 RF AGC濾波      3.2
45 電源            7.7
46 IF AGC濾波      3.7
47 中頻入          3.8
48 中頻入          3.8
49 中頻地          0
50 RF AGC出        7
51 音頻出          3.8
52 去加重          3.8
