十進制可逆計數器74LS192引腳圖管腳及功能表
74LS192是同步十進制可逆計數器，它具有雙時鐘輸入，并具有清除和置數等功能，其引腳排列及邏輯符號如下所示：
圖5-4 74LS192的引腳排列及邏輯符號
（a）引腳排列 (b) 邏輯符號
圖中：
為置數端，
為加計數端，
為減計數端，
為非同步進位輸出端，
為非同步借位輸出端，P0、P1、P2、P3為計數器輸入端，
為清除端，Q0、Q1、Q2、Q3為數據輸出端。
其功能表如下：

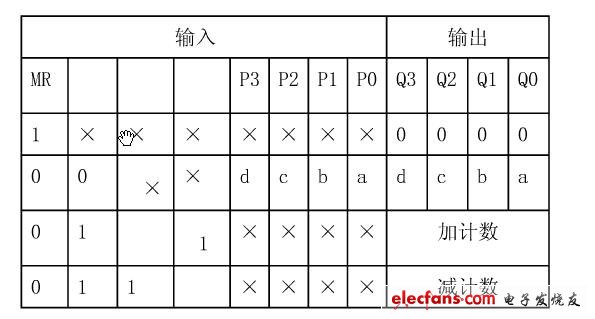

表5-2 74LS192的功能表
