4位二進制同步計數器74LS161引腳圖及功能表
4位二進制同步計數器74LS161
該計數器能同步并行預置數據，具有清零置數，計數和保持功能，具有進位輸出端，可以串接計數器使用。它的管腳排列如圖15-5所示：
圖5-5 74LS161管腳排列圖
它的功能表如下：
表5-3 74LS161功能表

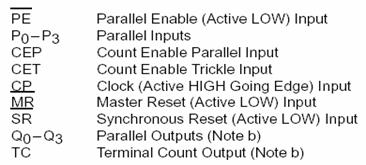

從邏輯圖和功能表可知，該計數器具有清零信號/MR，使能信號CEP，CET，置數信號PE，時鐘信號CP和四個數據輸入端P0~P3，四個數據輸出端Q0~Q3，以及進位輸出TC，且TC=Q0·Q1·Q2·Q3·CET。
5、計數器的級連使用
一個十進制計數器只能顯示0~9十個數，為了擴大計數器范圍，常用多個十進制計數器級連使用。
同步計數器往往設有進位（或借位）輸出端，故可選用其進位（或借位）輸出信號來驅動下一級計數器。
下圖是由74LS192利用進位輸出控制高一位的加計數端構成的加數級連示意圖：
